RB-H6-3626-Z12
RBT
8465990000
L'implementazione del sistema CNC SYNEC con cinematismo a cinque assi offre notevoli vantaggi in termini di funzionalità, stabilità e supporto post-vendita.Supporta la lavorazione a cinque assi e offre funzionalità applicative e operative di facile utilizzo.Ciò lo rende una scelta eccellente per un centro di lavoro CNC composito a 5 assi o un router CNC composito a 5 assi, garantendo elevate prestazioni e affidabilità.Il centro di lavoro CNC composito a 5 assi è in grado di gestire compiti complessi con precisione, rendendolo adatto a varie applicazioni industriali.
2. La testa di fresatura possiede due coordinate rotanti CNC che possono ruotare continuamente: il 4° asse (C) e il 5° asse (B).Ciò consente un'elaborazione coordinata, inclusi taglio, punzonatura e rifilatura.L'intero prodotto può essere lavorato su più facce in un unico serraggio, garantendo elevata precisione, operazioni efficienti e posizionamento accurato.Mandrini CNC RBT auto-progettati, oltre a una selezione di opzioni importate di alta qualità da rinomati produttori come HSM, Hiteco e HSD dalla Germania, Italia e Corea.Queste diverse scelte soddisfano vari requisiti prestazionali, garantendoti l'accesso al mandrino ottimale per le tue specifiche esigenze di macchina CNC composita a 5 assi o macchina CNC composita a 5 assi.Il sistema cnc RBT esalta la versatilità e l'efficienza operativa della macchina.

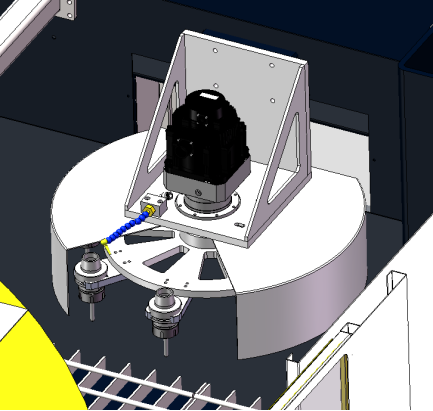

3. Il magazzino utensili di una macchina CNC composita a 5 assi è un'unità di stoccaggio che contiene più utensili da taglio, consentendo il cambio automatico degli utensili durante la lavorazione, migliorando l'efficienza e riducendo i tempi di impostazione.Questa caratteristica è fondamentale per il centro di lavoro CNC a 5 assi per fibra di vetro e il centro di lavoro CNC a 5 assi per fibra di carbonio, poiché garantisce operazioni fluide e continue.Il centro di lavoro CNC composito a 5 assi è progettato per gestire questi materiali con elevata precisione.
4. I due banchi di lavoro funzionano in modo indipendente, con un banco di lavoro che gestisce le attività di elaborazione mentre l'altro banco di lavoro gestisce il carico e lo scarico.I due banchi di lavoro funzionano simultaneamente, funzionando come un unico grande tavolo per elaborare il prodotto di grandi dimensioni, il che rappresenta un vantaggio significativo per i centri di lavoro CNC compositi a 5 assi.Questa doppia funzionalità massimizza la produttività e riduce al minimo i tempi di fermo nei centri di lavoro CNC compositi a 5 assi.

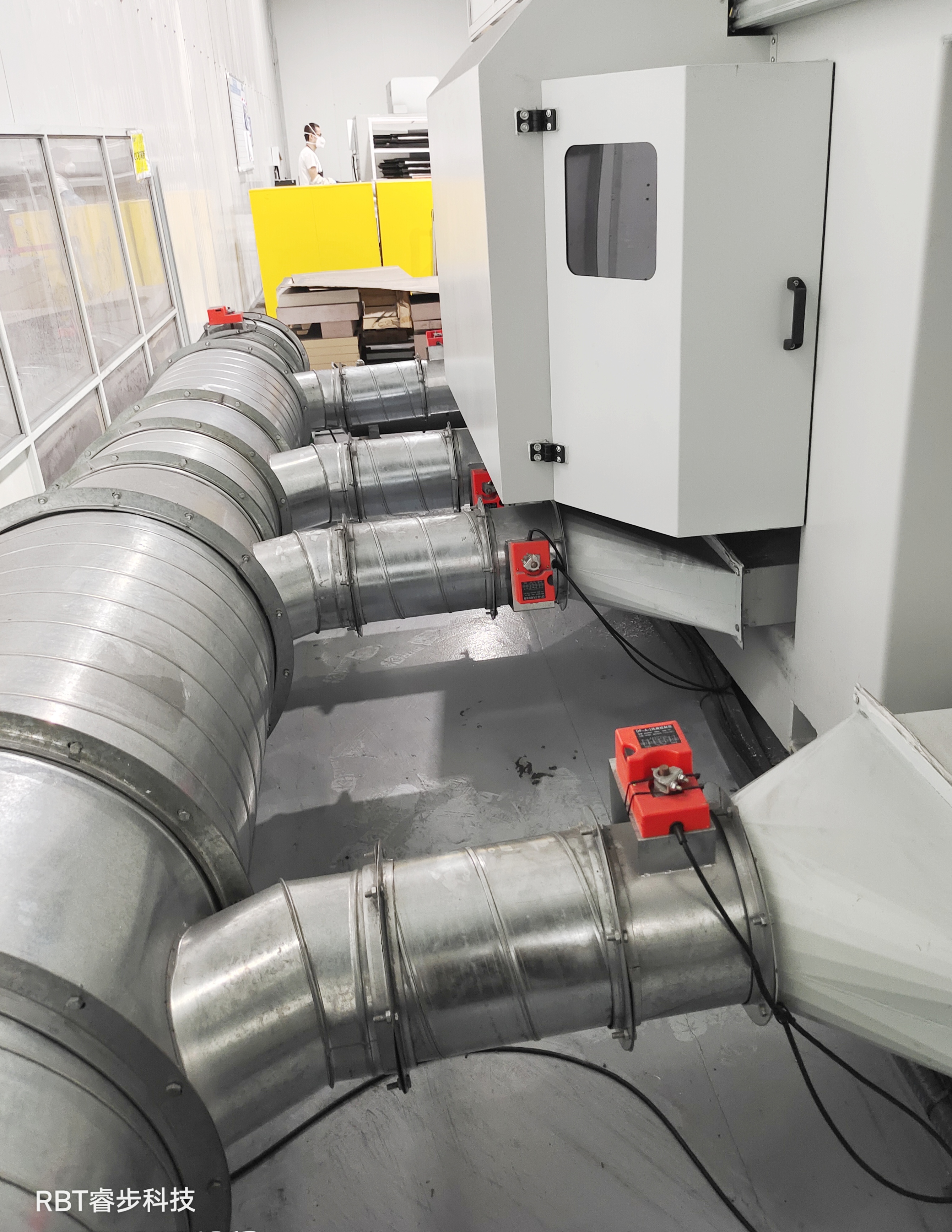

5. Il doppio piano di lavoro a traliccio e la struttura della stanza protettiva soddisfano la protezione di sicurezza e la prevenzione dei detriti durante la produzione.Il dispositivo di raccolta delle polveri dello scarico a pavimento collabora con il raccoglitore di polveri ad alte prestazioni per raccogliere i detriti esterni di lavorazione.Questa configurazione è ideale per un router CNC composito a 5 assi, garantendo un ambiente di lavoro pulito e sicuro.Il router CNC composito a 5 assi è progettato per gestire in modo efficiente attività di lavorazione complesse mantenendo uno spazio di lavoro sicuro e pulito.
Parametro tecnico
Velocità della macchina | Velocità di movimento veloce /G00 | X | 35 m/min |
Y | 35 m/min | ||
Z | 20 m/min | ||
Velocità di elaborazione/G01 | 0~12 m/min | ||
Mandrino | Energia | 20KW | |
Raffreddamento | Raffreddamento ad acqua | ||
giri al minuto | 24000 giri/min | ||
Viaggio di lavoro | Asse X | 3600 mm | |
Asse Y | 2600 mm | ||
Asse Z | 1200 mm | ||
Asse C | ±540° | ||
Asse B | ±120° | ||
Precisione di posizionamento (300mm) | Asse X、Y | ±0,05 mm | |
Asse Z | ±0,05 mm | ||
Asse B、C | 30 secondi d'arco | ||
Precisione di posizionamento ripetuta (300mm) | Asse X、Y | ±0,05 mm | |
Asse Z | ±0,05 mm | ||
Asse B、C | 15 secondi d'arco | ||
Dimensioni della piattaforma | L2020mm * L1560mm | ||
Taglio della porta di aspirazione | 4-∅250 mm | ||
Potere totale | ≈33,8KW | ||
Tensione di ingresso | CA380V±10% | ||
Maniglia dello strumento | HSK63A | ||
Sistema di controllo | SINTETICO | ||
Dimensioni e peso | 6800*8000*5000 mm, 15000 kg | ||
Centro di lavoro CNC a 5 assi per plastica e compositi
Centro di lavoro CNC a 5 assi per il settore aerospaziale, automobilistico e navale

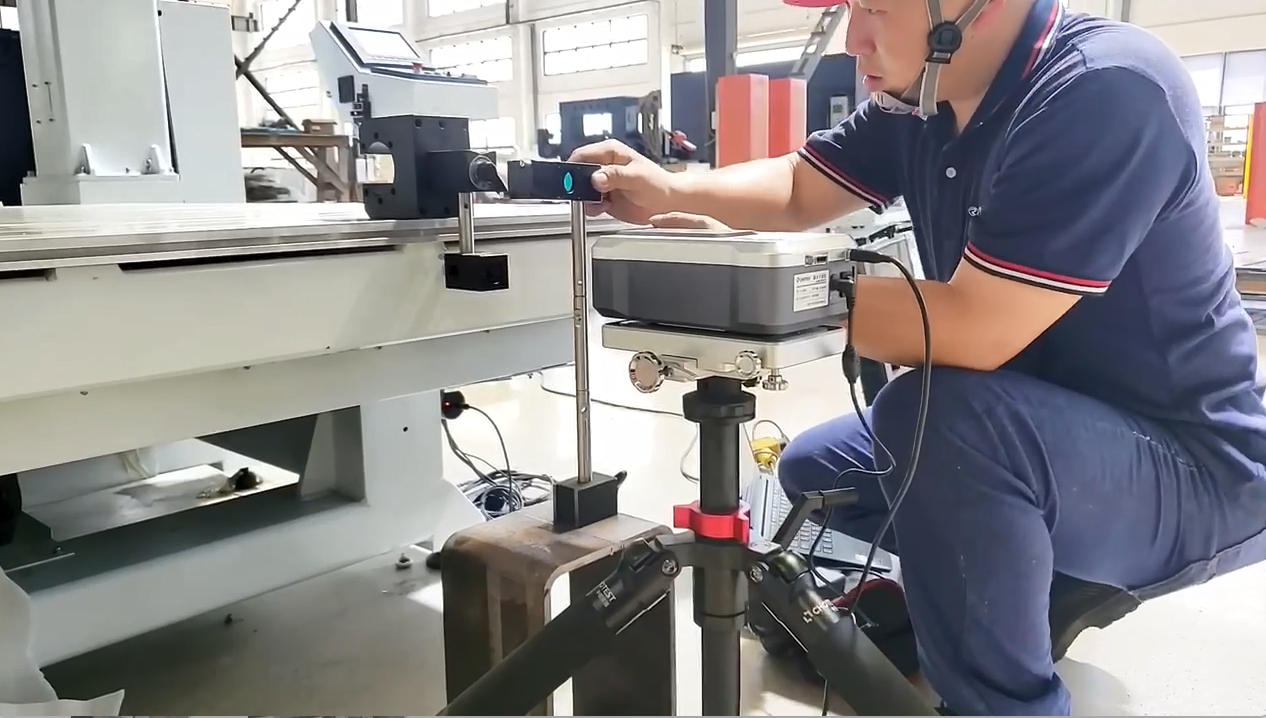

Come garantire la precisione di un centro di lavoro CNC a 5 assi?
Il processo di assemblaggio è rigorosamente conforme agli standard delle macchine utensili CNC e per l'ispezione della macchina e la compensazione degli errori vengono utilizzati laser tracker, ballbar britannici Renishaw, ecc. per garantire la precisione dell'assemblaggio.

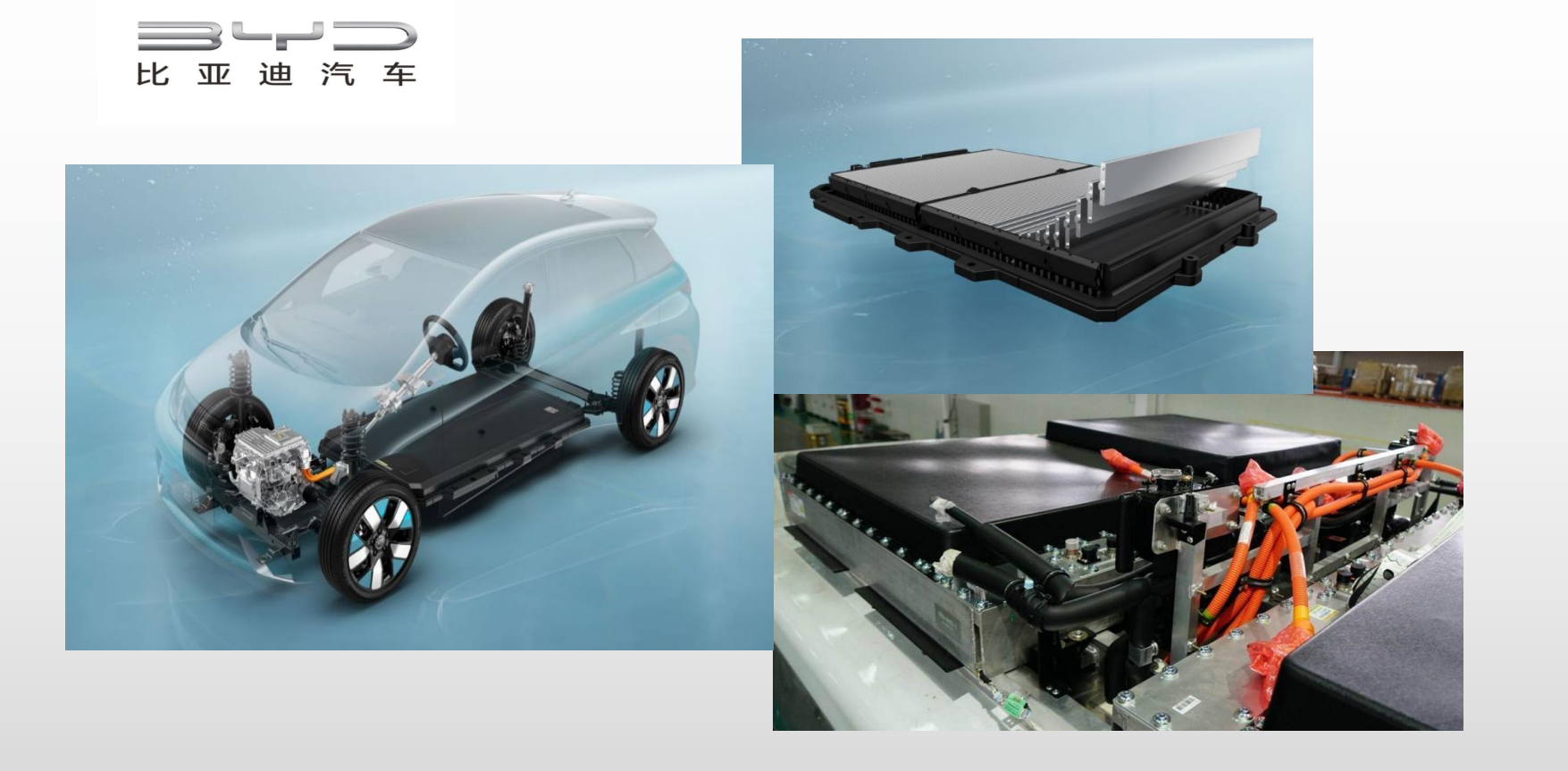

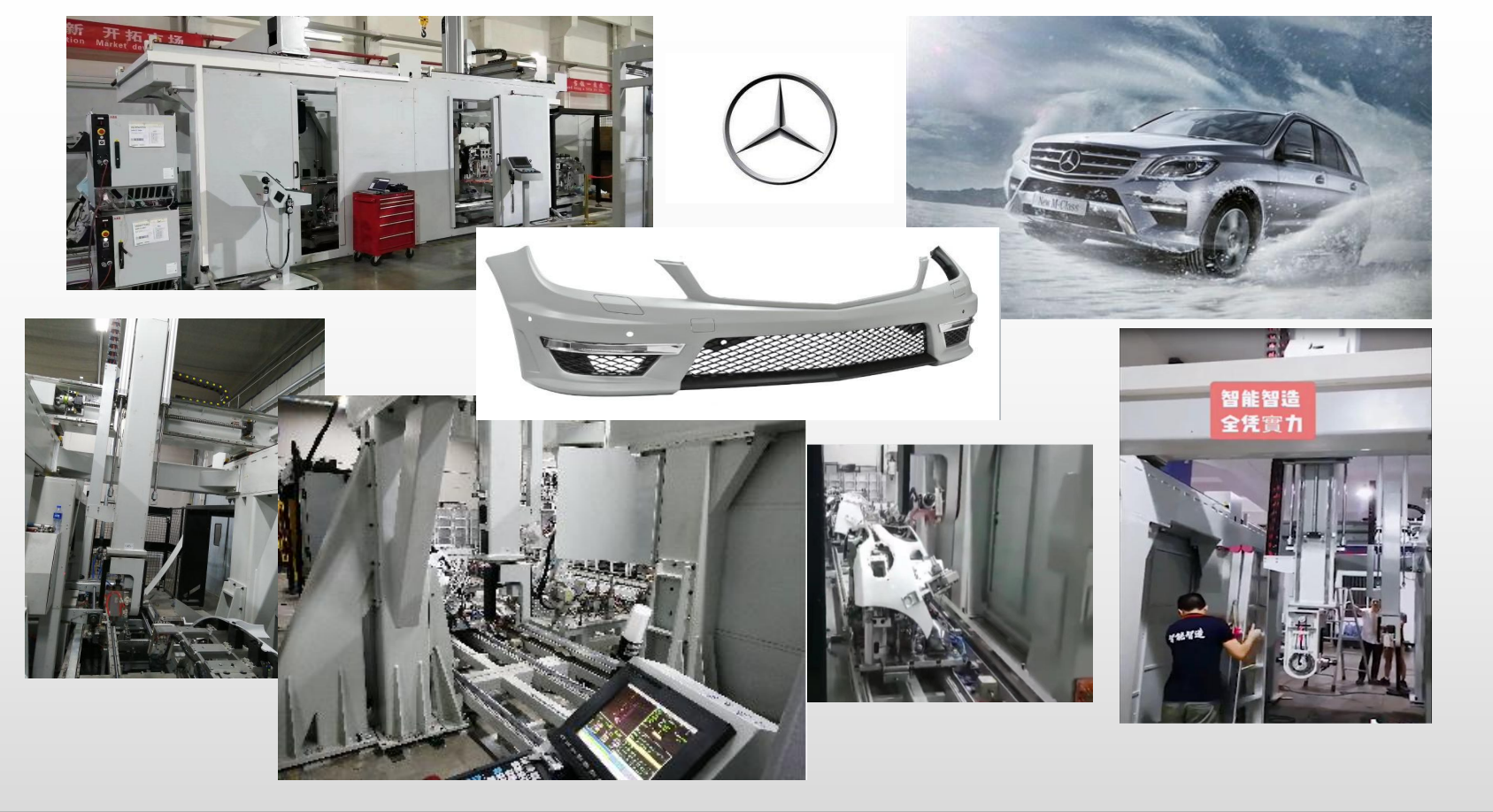

Centro di lavoro CNC a 5 assi BYD & BENZ & RBT
La macchina CNC a 5 assi RBT elabora con precisione i coperchi delle batterie dei veicoli BYD e Benz, garantendo contorni di alta precisione e geometrie complesse che soddisfano i rigorosi standard automobilistici di qualità e durata.
