RB-H6-3626-12
RBT
8465990000
Macchina CNC a doppia tavola rotante a 5 assi
Centro di lavoro CNC a doppia tavola rotante a 1,5 assi è una soluzione produttiva all’avanguardia che unisce alta precisione e versatilità.È dotato di due tavoli di lavoro girevoli indipendentemente, che possono realizzare interazione automatica tra l'area di lavorazione e l'area di carico e scarico. La funzionalità a 5 assi include tre assi lineari (X, Y e Z) per il posizionamento del pezzo e due assi rotanti (comunemente A e C) che consentono la rotazione e l'inclinazione dell'utensile, consentendo operazioni di lavorazione complesse e multidimensionali .Questa configurazione è particolarmente vantaggiosa per i settori che richiedono componenti di alta precisione con geometrie complesse, come il settore aerospaziale, ferroviario, automobilistico, energetico ed edilizio, marittimo, di imballaggio e di apparecchiature mediche.
2. Il doppio piano di lavoro a traliccio e la struttura della stanza protettiva soddisfano la protezione di sicurezza e la prevenzione dei detriti durante la produzione;il dispositivo di raccolta polveri dello scarico a pavimento collabora con il raccoglitore di polveri ad alte prestazioni per raccogliere i detriti esterni di lavorazione.
3. Il sistema CNC Taiwan Syntec per centri di lavoro CNC a 5 assi offre vantaggi quali interfacce intuitive, controllo del movimento ad alta velocità, capacità di lavorazione di precisione e software robusto per la programmazione di parti complesse, migliorando l'efficienza e la produttività nei processi di produzione avanzati.
4. L'elettromandrino, dotato di speciali cuscinetti ceramici e lubrificato con grasso proprietario, garantisce l'assenza di perdite d'olio ed è ideale per la lavorazione ad alta velocità, fornendo affidabilità e precisione nelle impegnative applicazioni CNC.Adotta un sistema di raffreddamento a liquido per garantire una lavorazione continua 24 ore su 24. RBT ha sviluppato e prodotto in modo indipendente mandrini o mandrini importati da Germania/Italia/Corea come HSM, Hiteco, HSD come opzione.
5. Il magazzino utensili di una macchina CNC a 5 assi è un'unità di stoccaggio che contiene più utensili da taglio, consentendo il cambio automatico degli utensili durante la lavorazione, migliorando l'efficienza e riducendo i tempi di configurazione.
6. Il piano di lavoro rotante mobile esce automaticamente dalla posizione di lavorazione della macchina dopo che il prodotto è stato lavorato, rendendo il carico e lo scarico più sicuri e convenienti e realizzando l'interazione automatica tra l'area di lavorazione e l'area di carico e scarico.
Parametri tecnici
NO. | Elementi | Parametro | NO. | Elementi | Parametro |
1 | Nome del prodotto | Centro di lavoro CNC a 5 assi con tavola rotante doppia | 9 | Velocità massima dell'asse Z | 20 m/min |
2 | Modello | RB-F5-3323-Z10 | 10 | Precisione di ripetizione (entro 300 mm) | ±0,05 mm |
3 | Corsa effettiva dell'asse X | 3250 mm | 11 | voltaggio | 380 V |
4 | Corsa effettiva dell'asse Y | 2250 mm | 12 | potere totale | 25,35KW |
5 | Corsa effettiva dell'asse Z | 1000 mm | 13 | potenza del mandrino | 17KW (personalizzabile） |
6 | Angolo di rotazione dell'asse B | ±120° | 14 | Frequenza | 50 Hz |
7 | Angolo di rotazione dell'asse C | ±540° | 15 | peso | 12T |
8 | Velocità massima dell'asse X/Y | 40 m/min | 16 | misurare |
Centro di lavoro CNC a 5 assi per plastica e compositi
Centro di lavoro CNC a 5 assi per il settore aerospaziale, automobilistico e navale

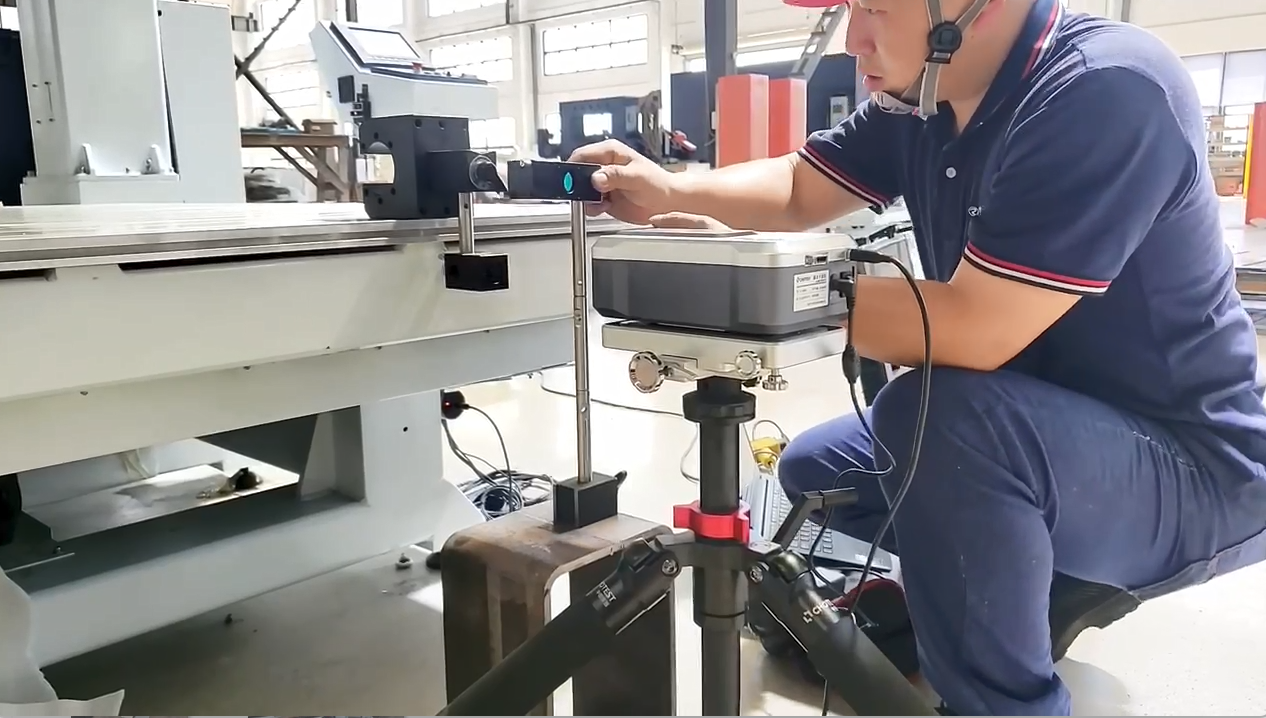

Interferometro laser per la calibrazione di precisione del router cnc a 5 assi
