Il ridimensionamento della produzione di compositi marini richiede un cambiamento fondamentale nella filosofia di produzione. È necessario abbandonare la creazione manuale dei connettori e le modifiche localizzate. La lavorazione automatizzata ripetibile e ad alta tolleranza è ora lo standard del settore. La produzione ad alte prestazioni impone questa necessaria evoluzione.
I progetti di scafi moderni diventano ogni anno sempre più complessi. Le tradizionali fresatrici a sagomatura manuale e a 3 assi standard colpiscono rapidamente gravi limitazioni. Falliscono quando si gestiscono tratti di sottosquadro profondi, angoli di sformo ripidi e finiture superficiali di alta qualità. I costi dei materiali per la fibra di carbonio e le resine epossidiche avanzate continuano ad aumentare. Ciò rende gli errori manuali e gli sprechi di materiale del tutto inaccettabili.
L’integrazione di una soluzione a 5 assi colma il divario critico tra i modelli CAD/CAM digitali e la realtà fisica. Riduce la dipendenza dal lavoro riducendo significativamente gli sprechi di materiale. Ottieni una precisione senza pari su geometrie marine complesse in una frazione del tempo.
Questa guida fornisce un quadro di valutazione indipendente dal fornitore. I cantieri navali e i produttori di stampi che stanno passando a questa tecnologia troveranno qui informazioni utili. Copriamo i confronti delle apparecchiature, i requisiti delle specifiche e le realtà di implementazione.
Efficienza rispetto alla tradizione: il passaggio dal lofting manuale e dal routing a 3 assi alle funzionalità complete a 5 assi elimina configurazioni multiple della macchina e riduce i tempi di produzione plug-to-mold fino al 60%.
Robot contro portale: mentre i robot di fresatura a 6 assi offrono ampi spazi di lavoro, un centro di lavoro CNC a 5 assi dedicato fornisce la rigidità superiore e le tolleranze strette necessarie per la produzione di stampi marini e l"utensileria diretta.
Realtà materiale: una lavorazione efficace dei componenti in fibra di vetro richiede un"aspirazione specializzata della polvere, guide lineari chiuse e utensili resistenti all"abrasione per proteggere sia la macchina che gli operatori.
Costi irrecuperabili di implementazione: l"hardware rappresenta solo la metà dell"investimento; il successo dipende dall’acquisizione di un robusto software CAM e dal miglioramento delle competenze degli operatori per percorsi utensile continui multiasse.
La costruzione di prese manuali comporta pesanti costi nascosti. Devi affrontare numerose ore di lavoro per ogni singolo progetto. La simmetria incoerente affligge costantemente gli scafi a forma di mano. Un elevato spreco di materiale compromette la redditività del tuo progetto. Inoltre, la levigatura e la modellatura manuale impongono un grave tributo fisico ai lavoratori. La polvere di fibra di vetro trasportata dall"aria e i fumi di resina tossica creano ambienti pericolosi. Affidarsi a maestri artigiani per la precisione geometrica di base non è più sostenibile. Hai bisogno di risultati prevedibili e ingegnerizzati piuttosto che di congetture basate sull"artigianato.
Le macchine standard a 3 assi non hanno l"articolazione necessaria per i design moderni. Richiedono più riorientamenti delle parti per geometrie marine complesse. Pensa agli scafi a V profondi, agli scafi a gradini e agli intricati stampi del ponte. Il riorientamento di pezzi voluminosi porta immediatamente a errori di indicizzazione. Questi errori aggravano rapidamente le tue tolleranze. Ti ritroverai con cuciture non corrispondenti e vestibilità inadeguata. Inoltre, le fresatrici a 3 assi lasciano segni evidenti di gradini sulle curve ripide. I lavoratori devono trascorrere giorni interi a levigare manualmente questi segni. Questo intervento manuale reintroduce l"errore umano nel flusso di lavoro digitale.

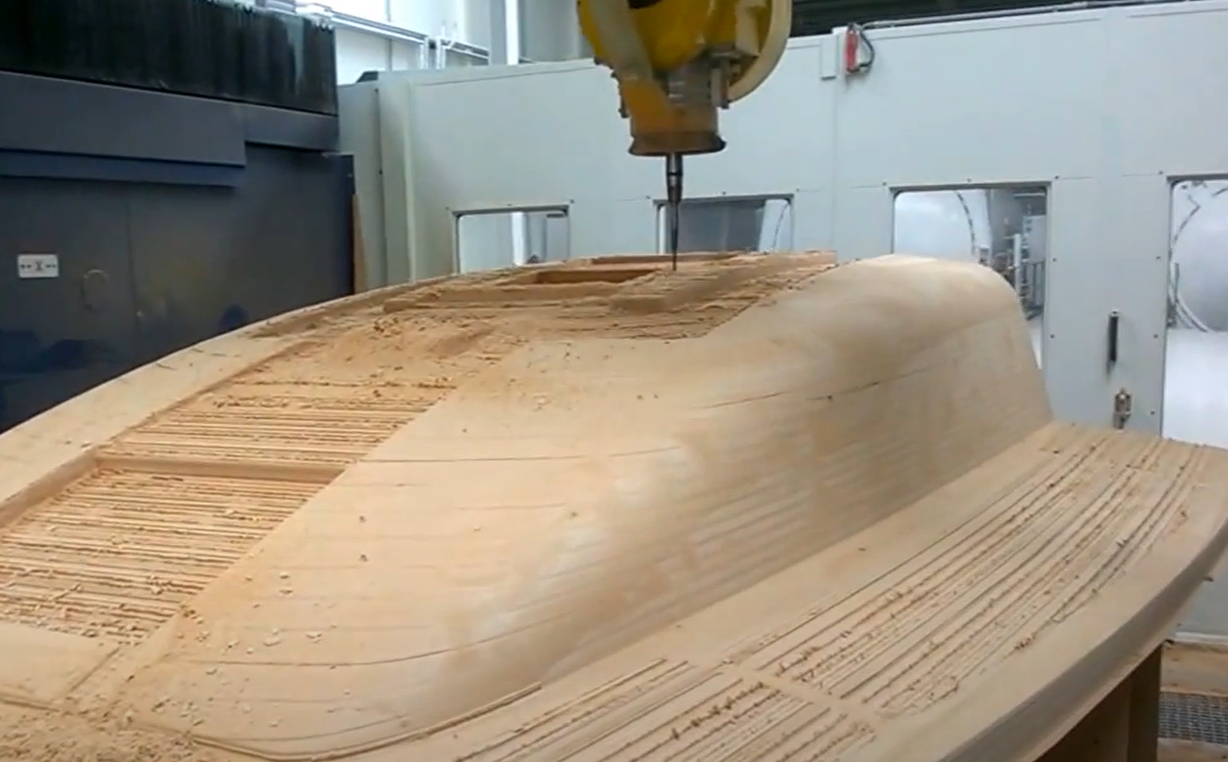

Il passaggio al movimento continuo a 5 assi cambia tutto. È possibile elaborare facilmente sottosquadri complessi e linee sottili. Un centro di lavoro CNC a 5 assi gestisce angoli di sformo ripidi in un unico setup. Questa funzionalità migliora drasticamente la finitura superficiale direttamente dalla macchina. Garantisce la perfetta simmetria di babordo e tribordo sull'imbarcazione finale. Elimini quasi completamente le operazioni secondarie. Il tuo progetto digitale si traduce perfettamente nello stampo fisico.
Dobbiamo riconoscere il fascino unico dei robot di fresatura. Offrono un"estrema flessibilità per i produttori che gestiscono pezzi di grandi dimensioni. I bracci robotici montati su binari lineari forniscono una portata estesa per scafi di grandi dimensioni. Generalmente richiedono una spesa in conto capitale iniziale inferiore rispetto alle massicce macchine a portale. Per le attività che richiedono ampi spazi di lavoro, i robot sembrano incredibilmente attraenti sulla carta. Navigano senza intoppi tra geometrie complesse. Molti cantieri navali inizialmente esplorano i robot per tagliare i compositi leggeri.
Nonostante la flessibilità robotica, i tradizionali CNC a portale vincono in modo decisivo nella produzione di stampi marini . I sistemi Gantry offrono una rigidità significativamente superiore. Resistono efficacemente alla deflessione dell'utensile durante il taglio di tavole da utensili dense. Questa rigida precisione volumetrica è necessaria per raggiungere tolleranze di progettazione rigorose. I bracci robotici articolati semplicemente non possono eguagliare la rigidità di un portale pesante. Quando il braccio di un robot si estende completamente, perde rigidità. Ciò causa segni di vibrazione e imprecisioni dimensionali sui connettori principali. Le macchine a portale mantengono una precisione costante nell'intero ambito di taglio.
Per chiarire questo dibattito strutturale, possiamo valutare gli scenari di implementazione sulla base di specifici obiettivi di produzione. Esamina la matrice decisionale di seguito per allineare la scelta dell"hardware ai requisiti operativi.
Requisito dell"applicazione | Robot di fresatura a 6 assi | CNC a portale a 5 assi |
|---|---|---|
Caso d"uso primario | Rifilatura di parti leggere in fibra di vetro prestampate o modellatura di schiuma grezza. | Lavorazione di tappi master e utensili diretti allo stampo. |
Livelli di tolleranza | Tolleranze larghe (+/- da 1,0 mm a 3,0 mm a seconda della portata). | Rigorosa conformità GD&T (+/- da 0,1 mm a 0,5 mm su ampie campate). |
Densità del materiale | Schiume EPS a bassa densità e compositi polimerizzati sottili. | Blocchi poliuretanici ad alta densità, paste epossidiche e compositi spessi. |
Rigidità strutturale | Inferiore; suscettibile alle vibrazioni quando è completamente esteso. | Estremamente alto; la struttura a telaio chiuso impedisce la flessione. |
Le parti di grandi dimensioni richiedono un notevole spazio verticale. È necessaria una corsa dell"asse Z compresa tra 1,2 e 2,5 metri. A volte serve ancora di più. Ciò consente di accogliere pescaggi profondi degli scafi delle barche senza collisioni. Anche le sovrastrutture del ponte richiedono ampio spazio sopraelevato. Un asse Z corto limita fortemente le tue capacità di produzione. Ti costringe a suddividere i modelli in sezioni più piccole. Il riassemblaggio manuale di queste sezioni distrugge la tua precisione. Specificare sempre la distanza del cavalletto in base allo stampo del ponte più alto previsto.
Valutare sempre la potenza continua rispetto alla potenza di picco. La potenza del mandrino determina completamente la strategia di lavorazione. Sono assolutamente necessari regimi elevati per ottenere passaggi di finitura uniformi. I mandrini che raggiungono i 24.000 giri/min garantiscono superfici impeccabili sulle paste per utensili. Al contrario, per sgrossare blocchi di poliuretano densi è necessaria una coppia elevata. Il tuo mandrino deve gestire entrambi gli estremi in modo efficiente. I mandrini raffreddati a liquido offrono le migliori prestazioni durante questi cicli di sgrossatura prolungati. Impediscono all"espansione termica di distorcere il punto centrale dell"utensile.
Un CNC per la costruzione di imbarcazioni opera in un ambiente altamente abrasivo. La polvere sospesa nell'aria distrugge rapidamente i componenti elettronici standard. È necessario valutare guide lineari pressurizzate o coperte da soffietto. Richiedi cappe di raccolta polveri ad alto CFM che circondano il mandrino. La sigillatura completa dell'armadio impedisce alle particelle fini di rovinare le viti a ricircolo di sfere sensibili. Senza un’attenuazione aggressiva della polvere, i costi di manutenzione saliranno alle stelle. Le guide andranno a segno e la precisione diminuirà nel giro di pochi mesi.
Confronta attentamente i controller standard del settore prima dell"acquisto. Osserva attentamente i sistemi FANUC, Siemens o OSAI. Valuta le velocità di elaborazione dei blocchi per codici di superficie complessi. Le elevate capacità di previsione garantiscono finiture superficiali lisce. Elaborano migliaia di righe di codice prima del percorso utensile. Ciò impedisce alla macchina di balbettare sulle ampie curve marine. Anche la gestione avanzata del TCP (Tool Center Point) è fondamentale in questo caso. Garantisce che la punta dell"utensile rimanga esattamente sul percorso programmato durante la rotazione multiasse simultanea.
L"hardware non significa nulla senza un software CAM avanzato. Programmi come Mastercam o Powermill guidano queste macchine complesse. Hai anche bisogno di un post-processore perfetto per tradurre il codice in modo accurato. Preparati per una ripida curva di apprendimento. Gli operatori devono programmare percorsi utensile multiasse continui in modo sicuro. Non puoi trattare una macchina a 5 assi come un router a 3 assi. La simulazione della prevenzione delle collisioni è obbligatoria prima di eseguire qualsiasi lavoro. Far schiantare un mandrino contro un pesante portale costa decine di migliaia di dollari. Investi molto in anticipo nella formazione sul software.
I moderni materiali marini distruggono gli utensili standard in metallo duro in modo incredibilmente veloce. Una lavorazione efficace dei componenti in fibra di vetro richiede attrezzature specializzate. Discuti la necessità di utensili PCD (diamante policristallino) con i tuoi fornitori. Il PCD resiste all'abrasione molto meglio del metallo duro integrale. È inoltre necessario implementare strategie di raffreddamento localizzate. Confronta i sistemi a getto d'aria mirati con la lubrificazione a quantità minima (MQL). I refrigeranti liquidi spesso contaminano le schede degli utensili. Pertanto, di solito è preferibile l'aria fredda ad alta pressione. Implementa rigorosi sistemi di gestione della durata dell'utensile all'interno del tuo controller. In questo modo si evita che rotture improvvise degli utensili rovinino le costose superfici dello stampo.
I portali multiasse richiedono infrastrutture pesanti. Non è possibile posizionare queste macchine sui piani dei magazzini standard. Hai bisogno di fondazioni in cemento armato. A volte, questi cuscinetti devono avere uno spessore compreso tra 12 e 18 pollici. Ciò impedisce l"assestamento della macchina nel tempo. I pavimenti che affondano rovinano permanentemente la precisione volumetrica. Gli ambienti climatizzati sono altrettanto vitali per la stabilità termica. I grandi blocchi di utensili e i portali delle macchine si espandono con il calore. Uno sbalzo di temperatura di dieci gradi può deformare uno stampo dello scafo di 40 piedi fuori tolleranza. Infine, assicurati un"alimentazione trifase robusta e dedicata per operazioni ininterrotte.
Non fare mai affidamento su file demo generici per le stime. Chiedere agli acquirenti di richiedere stime specifiche sui tempi di ciclo ai fornitori. Invia i tuoi modelli CAD reali per questi test. Ciò rivela la vera velocità di elaborazione del controller. Macchine diverse gestiscono superfici NURBS complesse in modo diverso. Uno studio temporale dimostra quale macchina accelera effettivamente la vostra produzione. Ritenere i fornitori responsabili di questi tempi stimati.
Richiedi un test fisico prima di firmare qualsiasi cosa. Fornisci i materiali di produzione specifici per questa prova. Metti alla prova la tua pasta epossidica brevettata, la schiuma ad alta densità o la fibra di vetro polimerizzata. Verificare personalmente la finitura superficiale finale. Misurare la deflessione effettiva dell"utensile sotto carichi reali utilizzando i comparatori. Una macchina potrebbe sembrare rigida sulla carta ma vibrare fortemente durante un taglio di prova. Questa verifica fisica riduce completamente il rischio di acquisto.
L"hardware inevitabilmente si rompe in caso di utilizzo intenso. Valutare attentamente la disponibilità dei ricambi nazionali del fornitore. Controlla le loro capacità di diagnostica remota. Molte macchine moderne consentono ai tecnici di accedere da remoto e correggere i guasti del software. Chiedi informazioni sui tempi di risposta tipici per l"invio dei tecnici. I tempi di inattività del cantiere navale determinano direttamente la redditività del progetto. Non puoi permetterti di aspettare settimane prima che le parti importate arrivino tramite trasporto marittimo.
Segui questa lista di controllo per strutturare il processo di approvvigionamento in modo efficace:
Controlla i tuoi attuali tempi di consegna plug-to-mold per stabilire una linea di base.
Richiedi dimostrazioni personalizzate del software CAM utilizzando i tuoi progetti di scafo.
Esegui tagli di prova fisici sui tuoi materiali compositi proprietari.
Negoziare chiari accordi sul livello di servizio che comprendano il supporto remoto e la consegna dei componenti.
Verifica i requisiti dell"infrastruttura della struttura, inclusa la profondità delle fondamenta e la disponibilità di energia.
Il passaggio a un CNC composito marino rappresenta un cambiamento fondamentale nella capacità dei cantieri navali. I produttori passano definitivamente dalla variazione basata sull’artigianato alla prevedibilità ingegnerizzata. Ottieni il controllo assoluto sulla simmetria dello stampo, sulla finitura superficiale e sulla tolleranza del progetto. Questa tecnologia rimuove i colli di bottiglia fisici associati al lofting manuale.
L’investimento hardware iniziale è innegabilmente sostanziale. La curva di apprendimento del software richiede un serio impegno da parte del tuo team. Tuttavia, la drastica riduzione dell’orario di lavoro giustifica la transizione. Si eliminano completamente le estese rilavorazioni manuali. I costruttori di imbarcazioni di grande volume e di alto valore possono iterare rapidamente i progetti. Porti sul mercato navi migliori più velocemente rispetto ai concorrenti che si affidano a metodi legacy.
Inizia oggi la tua transizione controllando i tuoi attuali tempi di consegna plug-to-mold. Identifica esattamente dove il lavoro manuale ti rallenta. Consulta i fornitori di software CAM premium nelle prime fasi del processo. Assicurati il loro input sulla compatibilità della macchina prima di finalizzare qualsiasi specifica hardware. Un"implementazione ben pianificata garantisce il successo della produzione a lungo termine.
R: Sì, ma richiede utensili altamente resistenti all"abrasione come il PCD. Sono necessari anche mandrini ad alta velocità. È necessario integrare sistemi critici di estrazione delle polveri. Questo gestisce la polvere abrasiva senza danneggiare le guide della macchina.
R: Dipende interamente dalle dimensioni della nave. Gli stampi per console di piccole dimensioni possono richiedere da 36 a 48 pollici. I tappi principali dello scafo completo spesso determinano altezze personalizzate del portale. Questi spesso superano gli 8 piedi (2,4 metri).
R: Per le applicazioni marine, l"aggiunta di una testa articolata a 2 assi a una macchina a 3 assi compromette gravemente il gioco dell"asse Z. Distrugge anche la rigidità generale. Si consiglia vivamente un centro a 5 assi dedicato e costruito in fabbrica. Fornisce la stabilità strutturale e la precisione necessarie.
R: La curva di programmazione è ripida. A differenza del routing a 3 assi, il routing continuo a 5 assi richiede la gestione di vettori utensili complessi. È necessario garantire una rigorosa prevenzione delle collisioni. L"investimento nel software CAM premium e nella formazione professionale degli operatori non è assolutamente negoziabile.
