Molte persone ritengono che la tecnologia a 5 assi avvantaggi esclusivamente i metalli aerospaziali o la fresatura di acciaio pesante. Questa visione obsoleta ignora il massiccio cambiamento che sta avvenendo nel settore manifatturiero moderno. Oggi, la richiesta di geometrie complesse nelle iniziative di alleggerimento richiede un’estrema precisione sui non metalli avanzati. Gli ingegneri non possono raggiungere queste tolleranze critiche utilizzando i metodi convenzionali a 3 assi. I settori automobilistico, aerospaziale e medico fanno ora molto affidamento su polimeri e compositi avanzati. Semplicemente non è possibile lavorare questi materiali fragili in modo efficiente utilizzando il riposizionamento manuale.
Abbiamo progettato questo articolo per delineare esattamente quali non metalli sono utilizzabili per la lavorazione multiasse avanzata. Scoprirai i rischi inerenti alla lavorazione dei compositi e delle plastiche industriali. Spiegheremo in dettaglio come gestire il calore, controllare la polvere e proteggere le parti flessibili. Infine, imparerai come valutare una macchina o un fornitore di servizi appositamente attrezzato per questi materiali impegnativi. Questa conoscenza garantisce di ottenere finiture superficiali impeccabili e una precisione dimensionale rigorosa.
Un centro di lavoro CNC a 5 assi offre una precisione di impostazione singola senza pari per complessi non metallici, riducendo il cambio di attrezzature e l'impilamento delle tolleranze.
La lavorazione di compositi avanzati (come il CFRP) richiede un"aspirazione specializzata della polvere e utensili rivestiti di diamante per prevenire la rapida usura degli utensili e danni alla macchina.
La plastica e i materiali termoformati richiedono una rigorosa gestione termica (ottimizzazione dell"avanzamento/velocità) per prevenire la fusione e la deformazione del materiale.
La valutazione di un fornitore richiede di guardare oltre gli assi della macchina, focalizzandosi sulle strategie di bloccaggio dei pezzi, sui controlli ambientali e sulla competenza in materia di attrezzature.
Il successo nella lavorazione dei non metalli dipende da rigorosi criteri tecnici. È necessario ottenere una finitura superficiale incontaminata direttamente dalla macchina. È inoltre necessaria una precisione dimensionale precisa senza fare affidamento su operazioni secondarie manuali. Un di alta qualità centro di lavoro CNC a 5 assi lo rende possibile. Consente agli operatori di avvicinarsi al pezzo da qualsiasi angolazione. Questa flessibilità gestisce facilmente le curve complesse comunemente presenti nelle moderne parti composite.
Il vantaggio del setup singolo migliora notevolmente la qualità delle parti. Ogni volta che un operatore riposiziona manualmente una parte, si verificano errori microscopici. Questi errori si accumulano rapidamente. L"impilamento con tolleranza rovina i non metalli fragili o flessibili. Questi materiali sono notoriamente difficili da fissare ripetutamente. Finendo la parte in un"unica operazione continua, si eliminano gli errori di allineamento. La macchina mantiene uno stretto controllo sulla geometria finale.

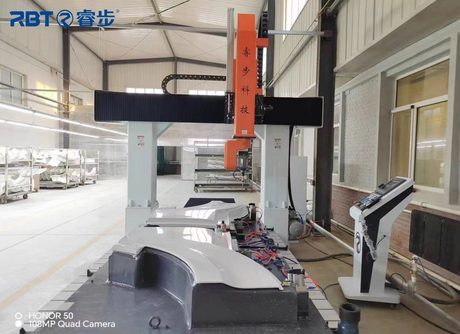

Dobbiamo brevemente distinguere tra centri di macchine pesanti e router più leggeri. Un centro di fresatura a 5 assi a coppia elevata eccelle nel taglio di compositi densi. Offre la rigidità strutturale necessaria per prevenire le vibrazioni. Al contrario, le fresatrici a 5 assi più leggere gestiscono efficacemente schiume e plastica sottile. La densità del materiale determina l"attrezzatura specifica di cui hai bisogno. Non è possibile forzare un router leggero a fresare con precisione la fibra di vetro densa.
I compositi avanzati dominano la moderna ingegneria leggera. I produttori utilizzano ampiamente polimeri rinforzati con fibra di carbonio (CFRP), fibra di vetro e Kevlar. Questi materiali offrono incredibili rapporti resistenza-peso. Tuttavia, presentano sfide di lavorazione uniche e gravi. La loro lavorazione richiede attrezzature specializzate adattate alle loro proprietà fisiche.
Il funzionamento di una macchina CNC dedicata in fibra di carbonio e fibra di vetro comporta severi controlli ambientali. Queste macchine devono essere dotate di guide lineari sigillate. L'elettronica deve rimanere completamente isolata. La raccolta della polvere ad alta velocità non è opzionale. Impedisce alle particelle fini di migrare nei cuscinetti critici della macchina. Senza queste caratteristiche la polvere abrasiva distruggerebbe rapidamente le parti mobili della macchina.
Le realtà esecutive richiedono conoscenze specializzate. Considera questi fattori critici durante la lavorazione dei compositi:
Polvere abrasiva: le fibre di carbonio e di vetro si frantumano in polvere altamente abrasiva. Questa polvere distrugge gli utensili standard in metallo duro in pochi minuti.
Rischio di delaminazione: forze di taglio inadeguate allontanano gli strati di fibre. Ciò provoca delaminazione e rovina l'integrità strutturale della parte.
Rimozione delle fibre: gli strumenti smussati impigliano e tirano le fibre invece di tagliarle in modo netto. Ciò lascia un bordo sfilacciato e inaccettabile.
Gli utensili in diamante policristallino (PCD) sono praticamente obbligatori per i cicli di produzione. Gli utensili standard perdono la geometria del tagliente troppo rapidamente. Gli utensili PCD mantengono i bordi affilati come rasoi per lunghi cicli. Garantiscono forze di taglio pulite. Ciò impedisce la delaminazione e massimizza la durata dell"utensile. Non è possibile scendere a compromessi sugli utensili quando si tagliano compositi di tipo aerospaziale.
Le plastiche industriali richiedono un approccio di lavorazione completamente diverso. I materiali comuni includono PEEK, Delrin, PTFE, policarbonato e schiume poliuretaniche ad alta densità. Queste materie plastiche svolgono ruoli critici nei dispositivi medici e negli interni automobilistici. Spesso iniziano come forme formate sottovuoto che necessitano di una rifinitura secondaria precisa.
La rifilatura di queste parti dalla forma complessa richiede attrezzature specifiche. La lavorazione si sovrappone fortemente alle capacità viste in un router CNC per termoformatura di plastica . Queste fresatrici eccellono nel seguire i contorni organici 3D. Eliminano in modo pulito la bava da componenti in policarbonato o ABS formati sotto vuoto. Tuttavia, gli operatori devono gestire rigorosamente l'ambiente di taglio per evitare la distruzione delle parti.
La realtà principale dell’esecuzione è la sfida termica. Le materie plastiche hanno una conduttività termica estremamente bassa. Non assorbono né dissipano il calore in modo efficace. L"attrito dello strumento di filatura genera un rapido accumulo di calore. Poiché il materiale non può assorbirlo, il calore rimane nell"utensile e nella zona di taglio. Ciò rischia di sciogliere, imbrattare o deformare la plastica anziché tagliarla in modo netto.
È necessario ottimizzare rigorosamente i parametri di taglio. Segui questi passaggi per avere successo:
Aumentare la velocità del mandrino per tagliare rapidamente il materiale.
Mantenere velocità di alimentazione altamente aggressive. Il truciolo deve allontanare il calore dal pezzo.
Utilizzare geometrie di scanalature specifiche. Le frese a scanalatura singola a scanalatura O arricciano il truciolo e lo espellono rapidamente.
Assicurati che lo strumento rimanga incredibilmente affilato. Lo sfregamento genera calore immediato e rovina la finitura del pezzo.
La prototipazione spesso si basa su materiali di modellazione specializzati. Gli ingegneri utilizzano spesso pannelli per utensili epossidici come RenShape. Anche le cere lavorabili e i legni duri specializzati svolgono un ruolo vitale. Questi materiali consentono ai team di convalidare i progetti prima di impegnarsi in costosi stampi metallici. Sono stabili, prevedibili e altamente lavorabili.
I casi d"uso principali includono la prototipazione rapida e la creazione di modelli per fonderia. Anche la creazione di stampi compositi fa molto affidamento sui pannelli epossidici. Puoi lavorare un enorme paraurti automobilistico in una frazione del tempo necessario per fresare l"alluminio. La funzionalità a 5 assi consente facilmente sottosquadri e angoli di sformo complessi. Questa flessibilità accelera l"intero ciclo di sviluppo del prodotto.
Le realtà esecutive si concentrano sui tassi di rimozione volumetrica del materiale. I pannelli per utensili consentono alle macchine di rimuovere rapidamente enormi quantità di materiale. È possibile eseguire strategie di sgrossatura aggressive senza gravare pesantemente sul mandrino. Tuttavia, le passate di finitura richiedono un"estrema attenzione ai dettagli. La velocità del mandrino deve rimanere elevata. È necessario utilizzare passaggi incredibilmente fini durante i passaggi finali di profilatura 3D.
L"obiettivo finale è ottenere forme quasi nette direttamente dalla macchina. Vogliamo che non sia necessaria alcuna levigatura manuale. La levigatura manuale di un prototipo ne altera l"accuratezza dimensionale. Un centro a 5 assi di alta qualità lascia una finitura simile al vetro sui pannelli in poliuretano ad alta densità. Ciò preserva perfettamente l"esatta geometria CAD dell"ingegnere.
Le affermazioni idealizzate spesso ignorano i fallimenti produttivi nel mondo reale. La lavorazione dei non metalli introduce rischi unici. Dobbiamo affrontare questi fallimenti per dimostrare una vera competenza. Ignorare questi rischi di implementazione porta a parti scartate e apparecchiature danneggiate. Gli operatori devono adattare le proprie strategie per far fronte alle debolezze fisiche dei materiali morbidi.
Il bloccaggio dei materiali morbidi rappresenta una sfida enorme. Non è possibile serrare saldamente la plastica o le schiume poliuretaniche nelle morse per macchine standard. Il bloccaggio meccanico induce fratture da stress. Provoca anche la deformazione del materiale. Quando si rilascia la morsa, la parte lavorata ritorna fuori tolleranza. La soluzione prevede attrezzature per il vuoto personalizzate. Inoltre, le ganasce morbide adattate alla geometria del pezzo distribuiscono uniformemente le forze di tenuta.
La contaminazione del liquido refrigerante rovina molti lavori non metallici. Il tradizionale refrigerante a inondazione è spesso disastroso per i materiali porosi. Il legno, i pannelli per utensili e alcuni materiali compositi assorbono il liquido refrigerante. Ciò provoca gonfiore, deformazione e grave contaminazione. È necessario utilizzare tecniche di lavorazione a secco quando possibile. I getti di aria fredda funzionano eccezionalmente bene per il raffreddamento della plastica. La quantità minima di lubrificazione (MQL) fornisce la lubrificazione necessaria senza inondare il pezzo poroso.
La conformità ambientale e di sicurezza richiede un"attenzione rigorosa. Alcune polveri composite e plastiche comportano rischi esplosivi. Le particelle di fibra di vetro disperse nell"aria comportano gravi rischi respiratori. Gli aspiratori delle macchine standard sono del tutto insufficienti. Gli impianti devono installare sistemi di aspirazione certificati ATEX. Questi aspiratori specializzati gestiscono in modo sicuro la polvere combustibile. Proteggono sia gli operatori che la struttura da rischi catastrofici.
La selezione di un fornitore o di una nuova macchina richiede una rigorosa logica di selezione. Gli ingegneri e i responsabili degli acquisti devono guardare oltre i conteggi degli assi di base. La lavorazione dei non metalli richiede un"architettura macchina specifica. È necessario valutare il sistema in base alla sua capacità di gestire materiali morbidi, polverosi o termosensibili.
Innanzitutto, valutare il numero di giri del mandrino rispetto alla coppia. La lavorazione dell’acciaio richiede una coppia massiccia ai bassi regimi. La lavorazione della plastica e del legno richiede l’esatto contrario. Sono necessari giri al minuto sufficientemente elevati per ottenere velocità superficiali adeguate su materiali morbidi. Un mandrino pesante e lento scheggerà e fonderà la plastica. Garantire che la macchina offra funzionalità ad alta velocità adatte alle velocità di avanzamento di materiali non metallici.
Successivamente verificare i sistemi di gestione delle polveri e dei trucioli. Sappiamo che la polvere composita distrugge le guide lineari non protette. Verificare che la macchina utilizzi armadi elettronici pressurizzati e isolati. I sistemi di aspirazione attiva devono catturare la polvere direttamente sull"utensile da taglio. Infine, valutare i metodi di garanzia della qualità del fornitore. Le parti flessibili non metalliche si deformano facilmente. Il fornitore deve utilizzare la scansione senza contatto o il rilevamento CMM a 5 assi estremamente leggero per misurare con precisione forme organiche complesse.
Categoria materiale | Sfida di lavorazione primaria | Requisito degli strumenti | Strategia del refrigerante |
|---|---|---|---|
Compositi avanzati (CFRP, fibra di vetro) | Polvere abrasiva, alto rischio di delaminazione | Frese a compressione rivestite in PCD (diamante). | Lavorazione a secco con aspirazione della polvere ad alta velocità |
Materie plastiche industriali (PEEK, policarbonato) | Accumulo termico, fusione del materiale | Scanalatura a O a scanalatura singola, metallo duro altamente lucidato | Soffio d"aria refrigerata o MQL |
Tavole e cere per utensili | Elevata asportazione volumetrica, finitura superficiale | Frese a testa sferica, acciaio rapido o metallo duro | Lavorazione a secco, estrazione sottovuoto |
La lavorazione avanzata a 5 assi sblocca incredibili geometrie complesse in materiali non metallici. Cambia radicalmente la sfida ingegneristica fondamentale. Invece di combattere le massicce forze di taglio richieste per i metalli, gli operatori devono padroneggiare la gestione termica e ambientale. Il controllo preciso del calore, della polvere e della presa del pezzo garantisce il successo.
È possibile ottenere tolleranze di livello aerospaziale su plastica e compositi utilizzando l"attrezzatura e l"architettura della macchina corrette. Richiedi sempre casi di studio specifici per il materiale prima di impegnarti con un fornitore. Chiedi di rivedere le loro strategie di lavorazione specializzate per fibra di carbonio o plastica termoformata. Infine, richiedi ispezioni di parti campione per verificarne la finitura superficiale e le capacità di precisione dimensionale.
R: No, gli strumenti metallici standard di solito non funzionano su questi materiali. Hanno angoli di spoglia errati, il che comporta una scarsa evacuazione dei trucioli nella plastica. Ciò fa sì che la plastica si sciolga e si attacchi allo strumento. Per i compositi, il carburo standard si smussa incredibilmente velocemente a causa delle fibre abrasive. Avete bisogno di geometrie specializzate per il taglio della plastica o di utensili diamantati per i compositi.
R: La delaminazione viene impedita utilizzando router di compressione. Questi strumenti spingono le fibre superiori e inferiori verso l"interno verso il centro del taglio. È inoltre necessario calcolare le formule di avanzamento e velocità appropriate per garantire un"azione di taglio pulita. L"utilizzo di pannelli di supporto sacrificali sotto il pezzo fornisce anche un supporto rigido, impedendo alle fibre di fuoriuscire dal fondo.
R: Sebbene il liquido refrigerante possa essere utilizzato su alcune plastiche rigide, raramente è la scelta migliore. Complica la pulizia e può contaminare i materiali porosi. Gli operatori preferiscono invece utilizzare getti di aria fredda. L"aria fredda rimuove efficacemente il calore dalla zona di taglio e soffia via rapidamente i trucioli senza lasciare residui liquidi disordinati sulla parte finale.
