Le macchine a CNC sono essenziali nel mondo manifatturiero di oggi, ma quanti assi può avere un CNC? Il numero di assi influenza la precisione, la complessità e la velocità.
In questo post, spiegheremo come diverse assi CNC influenzano le capacità di lavorazione. Imparerai come più assi migliorano l'accuratezza e la flessibilità, aiutandoti
Scegli la macchina giusta per le tue esigenze.
Nella lavorazione del CNC, un asse si riferisce a una direzione o linea lungo la quale si muove uno strumento o un pezzo. Questi assi consentono alla macchina di manipolare i materiali con precisione. Più assi ha una macchina, più complesse sono le operazioni che può eseguire, migliorando la sua flessibilità e capacità di creare progetti intricati.
Ad esempio, in una macchina a 2 assi, lo strumento si muove in due direzioni, mentre una macchina a 5 assi può muoversi contemporaneamente lungo cinque diverse direzioni, dandogli molta più libertà di creare forme dettagliate.
| Direzione dell'asse della | Funzionalità chiave | di movimento |
|---|---|---|
| Asse X. | Da sinistra a destra (orizzontale) | Controlla il movimento orizzontale lungo la lunghezza del materiale. |
| Asse y | Davanti a posteriore (orizzontale) | Fornisce movimento attraverso la larghezza del materiale. |
| Asse Z. | Su e giù (verticale) | Controlla la profondità per taglio e fresatura precisi. |
Man mano che le macchine diventano più avanzate, gli assi aggiuntivi vengono aggiunti per una maggiore flessibilità e precisione. In RBT Intelligent Equipment , siamo specializzati in macchine CNC multi-asse progettate per fornire risultati di alta qualità, sia per applicazioni aerospaziali che automobilistiche.
Le macchine a CNC sono disponibili in varie configurazioni, ciascuna progettata per gestire diversi livelli di complessità. Il numero di assi influisce direttamente su quanto possa essere flessibile e precisa la macchina. Abbattiamo alcune delle configurazioni CNC comuni.
Macchina CNC a 2 assi
Una macchina CNC a 2 assi può spostare lo strumento in due direzioni: da sinistra a destra (asse x) e su e giù (asse y). È la configurazione più semplice, in genere utilizzata per tagli di base e incisione. Tuttavia, i suoi limiti diventano evidenti quando si tratta di parti più complesse o tagli profondi.
Macchina CNC a 3 assi
La macchina a 3 assi è la configurazione più comune. Aggiunge il movimento verticale (asse z) ai movimenti di sinistra-destra e di back-back, consentendo forme più complesse. È perfetto per compiti come la perforazione, la fresatura e il taglio di parti semplici a intermedi. Offre una buona precisione per la maggior parte delle applicazioni, ma può lottare con design più intricati.
Macchina a CNC a 4 assi
Una macchina a 4 assi introduce un asse di rotazione (asse A), aggiungendo la possibilità di ruotare il pezzo. Ciò è particolarmente utile per la lavorazione di parti cilindriche, come ingranaggi o forme rotonde. L'asse extra migliora la precisione e riduce la necessità di riposizionare il materiale, rendendolo ideale per alcuni tipi di lavorazione più complessa.
Macchina CNC a 5 assi
Una macchina CNC a 5 assi consente un movimento simultaneo lungo cinque diversi assi: x, y, z, a e B. Questa configurazione fornisce alta precisione e flessibilità, rendendola ideale per la creazione di parti complesse a forma libera come lame di turbine e impianti medici. Con 5 assi, la macchina può funzionare su più lati di una parte contemporaneamente, riducendo il tempo di configurazione e aumentando l'efficienza.

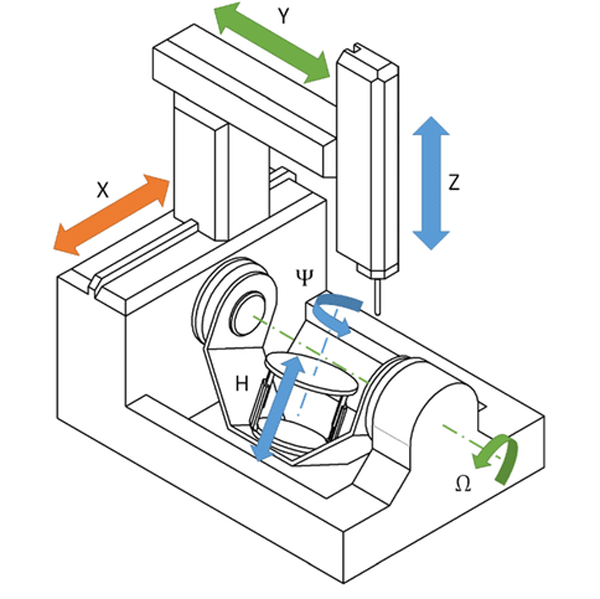

Macchina CNC a 6 assi
La macchina a 6 assi aggiunge un altro asse di rotazione, in genere C, consentendo movimenti ancora più intricati. Ciò è particolarmente utile per parti che necessitano di geometrie più complicate, come i componenti aerospaziali. Gli assi aggiunti lo rendono ideale per applicazioni ad alta precisione, riducendo la necessità di apparecchi secondari.
Macchina a CNC a 7 assi
Una macchina a 7 assi porta precisione al livello successivo. È in grado di più movimenti per geometrie ancora più complesse. Il settimo asse viene spesso utilizzato per la manipolazione del pezzo, fornendo flessibilità in settori speciali come aerospaziale e automobilistico. Con così tanti assi, la macchina può gestire i design più complessi.
Macchine a CNC a 9 assi e a 12 assi
Queste macchine altamente avanzate combinano più assi di rotazione, dando loro la possibilità di muoversi in molte direzioni contemporaneamente. Ciò si traduce in flessibilità e precisione senza pari. Le macchine a CNC a 9 assi e a 12 assi vengono utilizzate per produrre parti estremamente intricate, come dispositivi medici e componenti aerospaziali ad alte prestazioni.
Ecco una rapida occhiata alla progressione degli assi della macchina CNC:
| Numero macchina | Numero di assi | usi comuni |
|---|---|---|
| CNC a 2 assi | 2 | Tagli semplici, incisione, superfici piatte |
| CNC a 3 assi | 3 | Macinazione, perforazione, parti semplici a intermedi |
| 4-assi CNC | 4 | Parti cilindriche, ruotando per precisione |
| 5-assi CNC | 5 | Parti complesse, design a forma libera |
| 6-assi CNC | 6 | Componenti aerospaziali ad alta precisione |
| 7-assi CNC | 7 | Geometrie complesse, industrie specializzate |
| 9/12 assi CNC | 9-12 | Parti altamente intricate, medico, aerospaziale |
In RBT Intelligent Equipment , offriamo macchine CNC avanzate, compresi i modelli multiasse, progettate per fornire precisione, velocità e flessibilità per industrie come aerospaziale e automobilismo.
Precisione :
più assi consentono alla macchina CNC di effettuare tagli più precisi da vari angoli. Con 3 assi, la macchina può muoversi lungo i piani di base, ma con 5 o più assi, può gestire dettagli intricati e tagli composti con una precisione molto più elevata. La libertà di movimento aggiuntiva aiuta a ridurre gli errori durante il processo di lavorazione.
Complessità delle parti :
quando si progettano parti complesse, come lame di turbine o impianti medici personalizzati, sono essenziali più assi. Le macchine con 5 o più assi possono tagliare contemporaneamente più lati della parte, eliminando la necessità di riposizionare il pezzo. Questo è cruciale per parti con geometrie e angoli complessi.
Efficienza del tempo :
più assi possono ridurre il tempo di lavorazione consentendo alla macchina di completare più attività contemporaneamente. Invece di riposizionare il materiale più volte, la macchina può avvicinarsi alla parte da vari angoli, il che accelera la produzione. Una macchina a 5 assi, ad esempio, può ridurre i tempi di lavorazione complessiva rispetto a una macchina a 3 assi gestendo tagli più complessi in una singola configurazione.
Compiti semplici :
per attività di base come superfici piatte di perforazione o fresatura, è sufficiente una macchina CNC a 2 o 3 assi. Queste macchine sono ideali per parti semplici come staffe, rondelle e altri componenti con geometrie semplici.
Parti complesse :
per progetti o parti intricate che richiedono un taglio su più superfici, è necessaria una macchina a 5 assi o più avanzate. Le industrie aerospaziali, automobilistiche e mediche si basano spesso su macchine a CNC a 5 assi per creare forme precise e complesse. Queste macchine gestiscono tagli dettagliati senza la necessità di riposizionare la parte.
Considerazioni sui costi :
mentre più assi forniscono una migliore precisione e velocità, hanno un prezzo più elevato. Una macchina a 2 assi è molto più conveniente di una macchina a 5 assi, ma non può gestire tante attività complesse. Quando scegli la macchina giusta, considera la complessità delle tue parti, il budget e la precisione desiderata. È fondamentale bilanciare i costi e le capacità di cui hai bisogno per il tuo progetto.
Ecco un rapido confronto dei tipi di macchina CNC più comuni:
| Tipo di macchina | Numero di assi | Uso ideale Caso d'uso | approssimativo Intervallo di costo |
|---|---|---|---|
| CNC a 2 assi | 2 | Tagli semplici, parti piatte, incisione | Da basso a medio raggio |
| CNC a 3 assi | 3 | Macinazione, perforazione, parti moderate di complessità | Di fascia media |
| 5-assi CNC | 5 | Parti complesse, design a forma libera, aerospaziale | Ad alto raggio |
| 7-assi CNC | 7 | Geometrie altamente complesse, aerospaziale, automobilistica | Premium |
Le macchine a CNC a 2 assi sono perfette per compiti semplici. Sono abituati a realizzare oggetti piatti, tagli di base e incisioni. Industrie come segni e parti decorative spesso li usano. Sono anche ideali per produrre forme piatte e prismatiche come staffe, rondelle o alloggi semplici.
La macchina CNC a 3 assi è un cavallo di battaglia in molti settori. È comunemente usato per la fresatura, la perforazione e il taglio di parti semplici. Queste macchine sono ampiamente impiegate nelle industrie automobilistiche e manifatturiere, dove creano componenti come ingranaggi, cornici e piccole parti meccaniche. La loro capacità di muoversi lungo tre assi li rende perfetti per compiti moderati di complessità.
Le macchine a CNC a 4 assi eccellono in compiti che richiedono rotazione lungo una forma cilindrica. Sono usati per tagliare fori, scanalature o slot in parti cilindriche. Industrie come Aerospace e Automotive li usano per produrre parti come alberi, camme e componenti rotanti complessi. Il movimento di rotazione aggiunto aumenta la precisione e l'efficienza in queste operazioni.
La macchina CNC a 5 assi è essenziale nelle industrie che richiedono elevate precisione e parti complesse. Viene utilizzato per creare componenti medici, parti aerospaziali e progetti di ingegneria complessi. Ad esempio, viene spesso utilizzato per produrre pale a turbina, protesi personalizzate o componenti aerospaziali, in cui sono necessari tagli multidirezionali. La capacità di affrontare la parte da più angoli riduce il tempo di configurazione e aumenta la precisione.
Le macchine a CNC a 6 assi e più avanzate sono utilizzate per applicazioni ultra-precise nelle industrie aerospaziali, automobilistiche e militari. Queste macchine sono in grado di produrre progetti intricati come lame di turbina, componenti di aeromobili o parti missilistiche, dove è essenziale un'elevata precisione. Con le loro capacità di movimento migliorate, queste macchine possono creare parti altamente complesse senza configurazioni multiple, migliorando la velocità di produzione e la precisione in parte.
Ecco una rapida ripartizione delle applicazioni da parte dei tipi di macchina CNC:
| Tipo di macchina CNC | Applicazioni comuni |
|---|---|
| CNC a 2 assi | Oggetti semplici, piatti, incisione, tagli di base |
| CNC a 3 assi | Fresatura, perforazione, taglio di parti di base (automobilistico, produzione) |
| 4-assi CNC | Parti cilindriche, scanalature di taglio, slot |
| 5-assi CNC | Componenti medici, parti aerospaziali, progetti di ingegneria |
| 6-assi CNC | Disegni aerospaziali, automobilistici, militari e complessi |
Parte complessità :
la complessità della parte che stai producendo dovrebbe guidare la scelta della macchina CNC. Per parti semplici come staffe o rondelle, è sufficiente una macchina a 2 assi o 3 assi. Ma per parti più intricate come lame di turbina o componenti aerospaziali, è necessaria una macchina a 5 assi o più alta. Più assi consentono più angoli di precisione ed efficienza, riducendo i tempi di configurazione.
Tipi di materiale :
materiali diversi richiedono diversi tipi di macchine. I materiali morbidi come la plastica e l'alluminio possono essere facilmente gestiti da macchine a CNC a 3 assi, mentre i materiali più duri come l'acciaio possono richiedere macchine con più assi per garantire precisione ed evitare l'usura. Per i materiali compositi, potrebbero essere necessarie macchine più avanzate con maggiore flessibilità per gestire i requisiti di taglio unici.
Analisi del budget e costi-benefici :
il costo di una macchina CNC aumenta con il numero di assi. Mentre una macchina a 2 assi o a 3 assi è più conveniente, potrebbe non essere adatto a attività complesse o complesse. Prendi in considerazione i rendimenti a lungo termine sugli investimenti quando si decide. Se la tua attività richiede precisione e alta complessità, gli investimenti in una macchina a 5 assi possono valere la pena nonostante il costo iniziale più elevato. Bilancia sempre il budget rispetto all'efficienza e alla qualità previste.
I progressi tecnologici nelle
macchine a CNC di lavorazione a CNC continuano ad evolversi con le tecnologie emergenti. L'intelligenza artificiale (AI) e l'automazione stanno diventando giocatori chiave, ottimizzando i percorsi degli strumenti e riducendo l'errore umano. Questi progressi promettono velocità di produzione più rapide, maggiore precisione e maggiore flessibilità. Si prevede che l'integrazione di assi aggiuntivi migliorerà ulteriormente le capacità delle macchine a CNC.
L'ascesa delle macchine ibride
ibride, che combinano la stampa 3D con la tradizionale lavorazione del CNC, stanno guadagnando popolarità. Queste macchine offrono una maggiore flessibilità, consentendo ai produttori di stampare parti e quindi finirle con lavorazione di precisione. Questa combinazione aiuta a creare parti più complesse mantenendo ad alta precisione e riducendo i tempi di produzione.
Comprendere il numero di assi in una macchina CNC è essenziale per la precisione e l'efficienza della produzione. Più assi consentono una maggiore flessibilità e accuratezza, in particolare per progetti complessi.
Quando si sceglie una macchina CNC, considerare in parte complessità, tipi di materiali e budget. Per progetti intricati, è spesso utile investire in una macchina multiasse. In RBT Intelligent Equipment , offriamo una gamma di macchine CNC progettate per varie esigenze del settore, garantendo risultati di alta qualità e una migliore efficienza.
A: Una macchina CNC a 3 assi si sposta in tre direzioni (x, y, z), mentre una macchina a 5 assi aggiunge un movimento di rotazione (assi A e B). La macchina a 5 assi consente tagli più complessi, riducendo il tempo di configurazione e aumentando la precisione.
A: Se il progetto prevede parti cilindriche o rotazioni semplici, una macchina a 4 assi può essere sufficiente. Per geometrie più intricate o angoli multipli, è necessaria una macchina a 5 assi.
A: No, una macchina CNC a 2 assi è ideale per tagli semplici e parti piatte ma manca della flessibilità richiesta per design complessi.
A: Le industrie aerospaziali, automobilistiche e mediche beneficiano di macchine a 5 assi e a 7 assi, in quanto richiedono un'elevata precisione per parti complesse e intricate.
A: Il passaggio a una macchina a 5 assi può richiedere nuove configurazioni e strumenti software, poiché gli assi aggiunti comportano una programmazione e configurazioni più complesse.
