Centro CNC a 5 assi industriali per strutture composite

Descrizione della produzione

La macchina CNC a 5 assi non metallici completamente chiusa presenta una camera a prova di polvere sigillata

Elaborazione senza contaminazione di materiali sensibili come compositi e materie plastiche di livello medico.

Con controllo del movimento a 5 assi sincronizzato, offre una lavorazione ad alta precisione per geometrie complesse attraverso materiali come la fibra di carbonio, ingegnerizzate

Polimeri e schiume industriali.

Video macchina

Caratteristiche di produzione

1. Il sistema adotta il sistema CNC a filo a cinque assi Synec, che può completare la produzione e l'elaborazione dell'intera superficie complessa del processo in Ottimo inOne; La contabile singola e la struttura della stanza protettiva soddisfano la protezione della sicurezza e la prevenzione dei detriti durante la produzione; La raccolta della polvere di scarico del pavimento si discosta con il collettore di polvere ad alte prestazioni per raccogliere detriti di elaborazione esterna:


2. La contabile singola e la struttura della stanza protettiva soddisfano la protezione della sicurezza e la prevenzione dei detriti durante la produzione; La raccolta della polvere di scarico del pavimento si discosta con il collettore di polvere ad alte prestazioni per raccogliere detriti di elaborazione esterna:

3. Il lavoro è facile da bloccare e non è necessario un dispositivo speciale;

4. C, l'elaborazione rotativa dell'asse B può ridurre l'angolo morto di elaborazione dei pezzi di lavoro:

5. Elevata precisione di elaborazione, posizionamento efficiente e accurato;

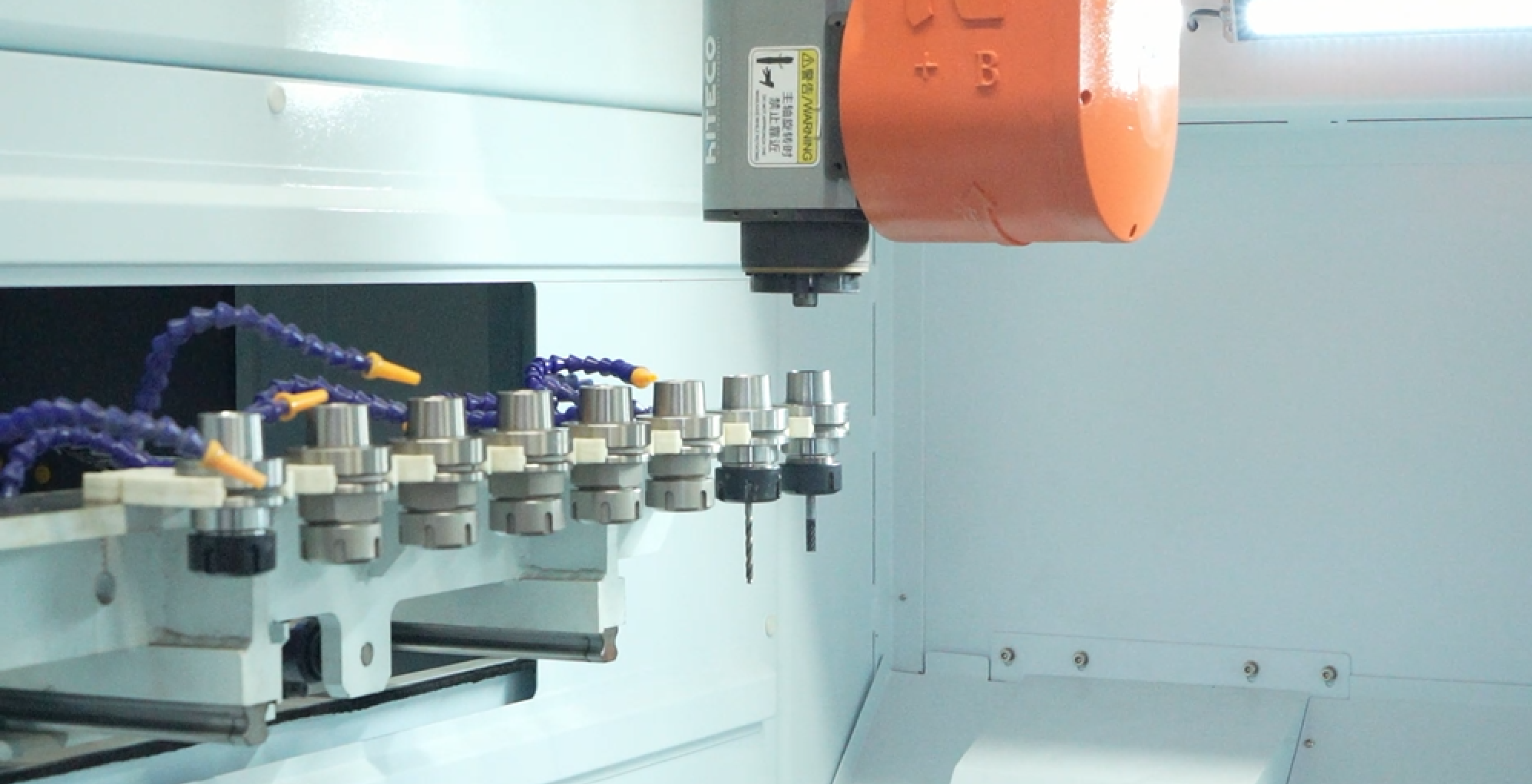

6. L'apparecchiatura combina potenza, velocità e precisione e può essere dotata di più funzioni come colezione della polvere, cambio automatico dello strumento e RTCP7. La configurazione effettiva dell'attrezzatura è soggetta ai dati tecnici. Il viaggio della macchina può essere personalizzato in base alle esigenze dei clienti.

7.


Parametri del prodotto

1. Viene utilizzato il sistema CNC di collegamento a cinque assi Syntec. La macchina  combina potenza, velocità e precisione, il cliente può richiedere    altre funzioni opzionali come la raccolta della polvere, la modifica automatica dello strumento e RTCP.

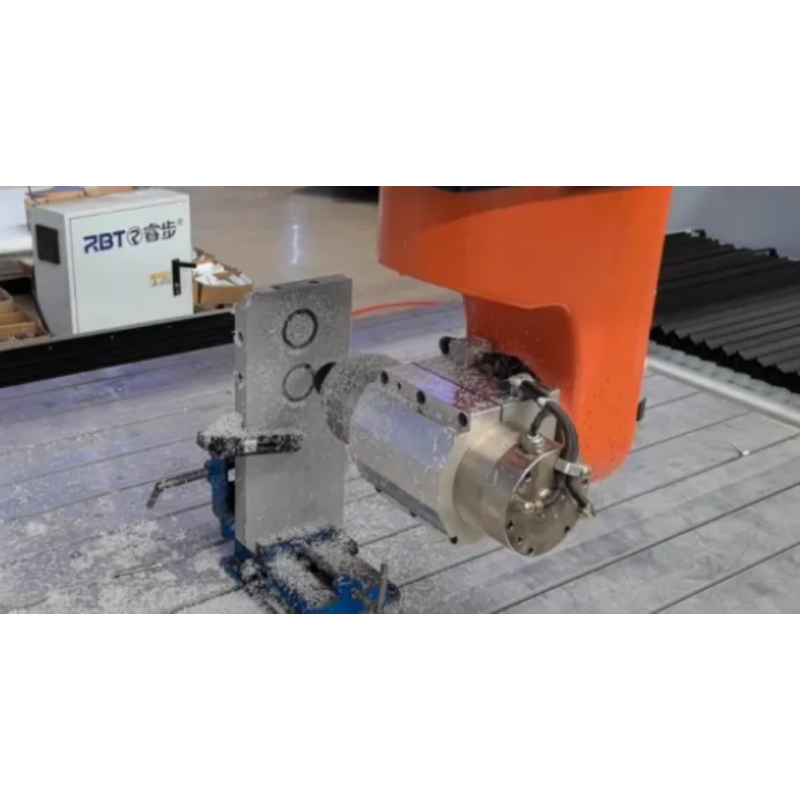

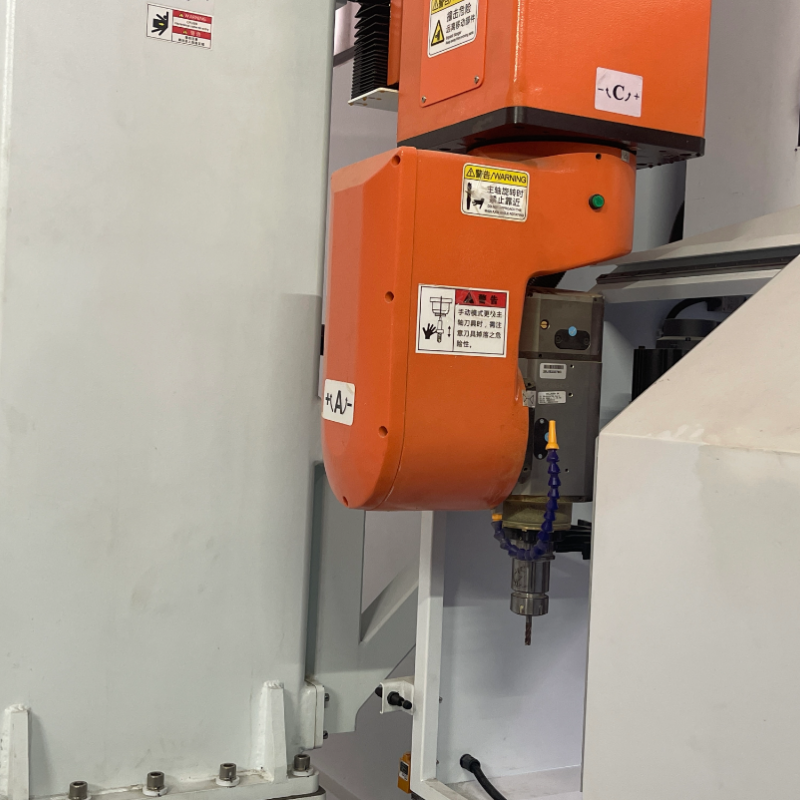

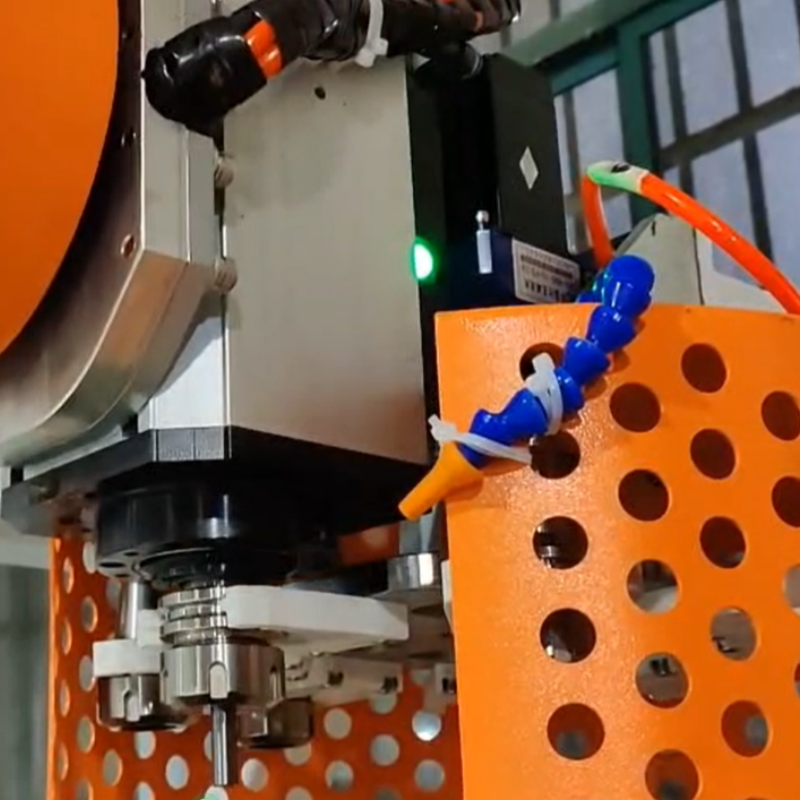

2. La testa di fresatura ha 2 coordinate rotanti continue CNC: l'asse 4 ° (c) e l'asse 5 ° (b), realizzando l'elaborazione del collegamento (comprese le funzioni di macinazione e rotolamento dei fori).  Diversi marchi di    mandrino di lavorazione ad alta velocità possono essere scelti come l'Italia Hiteco.

3.  Viene adottato il letto in acciaio saldato, il letto è solido e le parti chiave vengono aggiunte con piastre a coste. Il materiale principale è il tubo rettangolare Q235, lo spessore della parete è di 10 mm e lo spessore della piastra di collegamento non è inferiore a 20m. Il letto ha subito un'analisi degli elementi finiti (FEA) e il design e tutte le parti del letto sono state raccolte da stress (trattamento di invecchiamento non vibrativo) prima di lavorare, fornendo una base rigida e stabile per la macchina.

4. Asse X/Y adotta la guida lineare di taiwan CSK a doppia fila a quattro fili;

L'asse Z adotta Taiwan Hiwin Guida lineare a doppia fila a rulli a quattro fili;

L'asse x/y/z adotta la vite a vite di precisione TBI Taiwan ；

L'asse C/B adotta il riduttore cavo zero-backlash ad alta torque giapponese.

5. La macchina adotta il metodo di alimentazione dell'olio centrale e adotta il metodo di iniezione automatica dell'olio e lubrificazione per tutte le parti in movimento meccaniche come bielle e rotaie di guida, che migliora notevolmente la durata della macchina.

Elaborazione dei materiali

Materiali compositi: fibra di carbonio (PCM/RTM/SMC/LFT, ecc.), Fibra di vetro, carbonio/carbonio, ecc.;
Plastics: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, acrilico ecc.;
Altro materiale non metallo: spugna ad alta densità, schiuma di polistirolo, legno, legno sostitutivo, pietra, gesso ecc.

Applicazione macchina

Produzione di muffe, lavorazione dei materiali compositi e lavorazione del termoformio in lamiera spessa in settori come aerospaziale, transito ferroviario, interni e esterni automobilistici, prodotti sportivi, bellezza medica, prodotti bianchi, artigianato e articoli sanitari.
