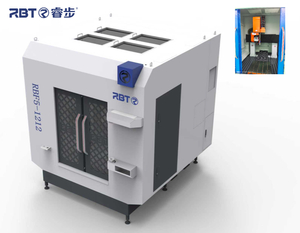

Macchina CNC multi -assi ad alta velocità per elaborazione del materiale composito

Vanta due tabelle di lavoro separate per migliorare la produttività, consentendo di caricare o scaricare l'uno mentre l'altro è in funzione. Adattata da un mandrino rapido per eliminazione del materiale rapido e un meccanismo di controllo robusto per esattezza, questo sondaggio è adatto per una matrice di plastica, compositi di plastica, a miele a nido d'ape e a miele a nido d'ape e aluminio e aluminio e aluminio. artigianato.

|

 Caratteristiche

1.  Il sistema adotta il sistema CNC di collegamento a cinque assi Syntec, che può completare la produzione e l'elaborazione dell'intera  superficie complessa del pezzo in  un processo;

2.  Il lavoro  è facile da bloccare e non è necessario un dispositivo speciale;

3.  C, l'elaborazione rotativa dell'asse B può ridurre l'angolo morto di elaborazione dei pezzi complessi;

4.  Precisione di elaborazione elevata, posizionamento efficiente e accurato;

5.  L'attrezzatura combina potenza, velocità e precisione e può essere dotata di più funzioni come raccolta di polvere,  cambio automatico dello strumento e RTCP;

6.  Esistono due piattaforme di taglio indipendenti a sinistra e a destra, quando si cambia il prodotto elaborato che un lato può mantenere  . che migliora la sicurezza e  riduce l'  intensità del lavoro dei  lavoratori;  Può  anche elaborare i pettini di grandi dimensioni e le stazioni let e giuste possono essere elaborate contemporaneamente come  una singola tabella di lavoro  e la dimensione di elaborazione di un singolo prodotto è raddoppiata nella direzione dell'asse X;

7. La configurazione effettiva dell'apparecchiatura è soggetta ai dati tecnici, il viaggio della macchina può essere personalizzato in base alle esigenze dei clienti.

|

 Parametro

Nome prodotto	Centro di lavorazione non mentale a 5 assi
Vite	Taiwan TBI
Guida lineare	Taiwan CSK
Rack	Liangchi
Servo	Innovanza
Sistema di controllo	Taiwan Syntec
Componenti elettrici	Francia* Schneid.er
Mandrino	Rbt
Potenza del fuso	5,5kw/24000 giri/min/raffreddamento ad acqua
Convertitore di frequenza	Sinovo
Componenti pneumatici	Taiwan Airtac
X Reduttore dell'asse	Giappone* Shimpo
Angolo di rotazione dell'asse B.	± 120 °
Angolo di rotazione dell'asse C.	± 540 °
Ripetibilità della macchina utensile (entro 300 mm)	± 0,05 mm
Potenza totale	14.5kW (soggetto all'attrezzatura effettiva)
Frequenza	L3482*W3350*H3768MM
Peso	4100GK

Video della macchina



Dettagli del prodotto

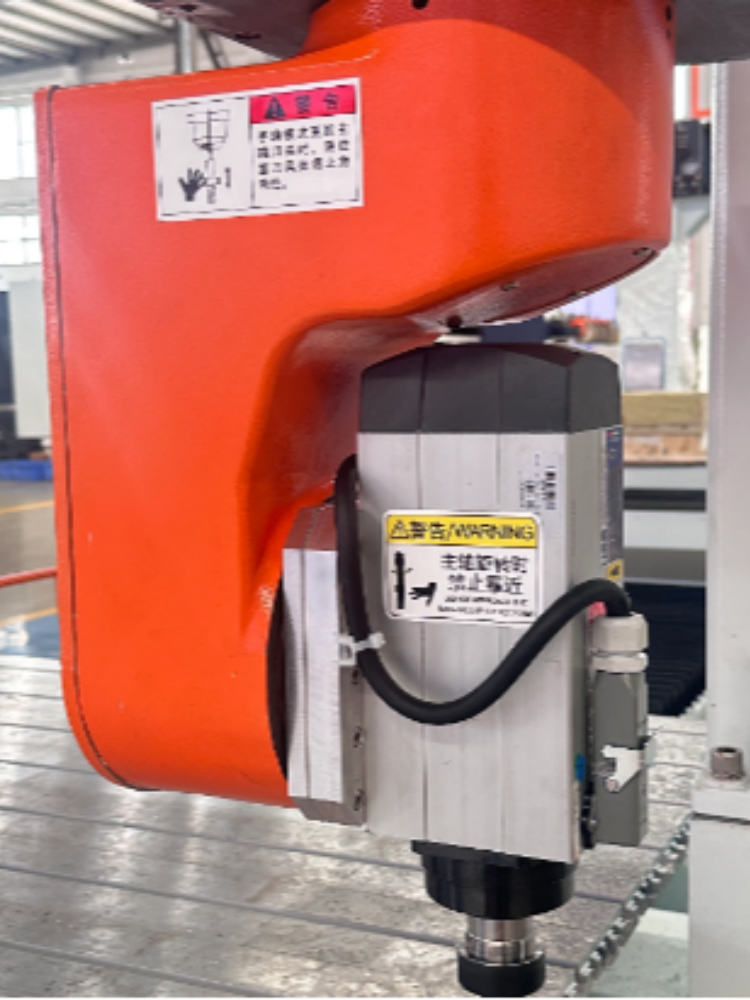

Coolingspindles

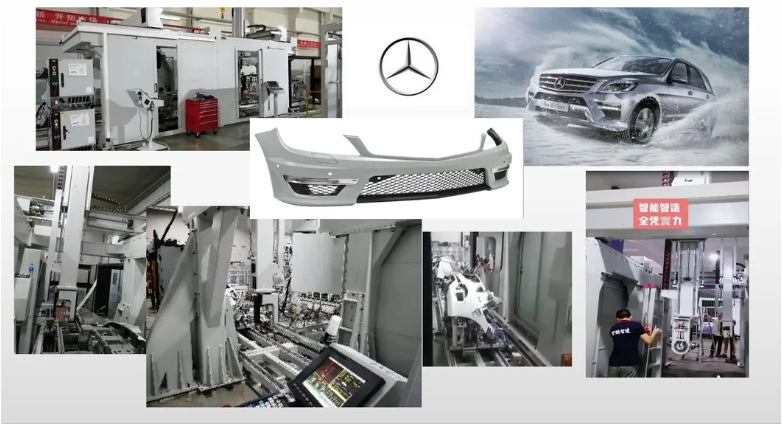

Applicazione

Industria aerospaziale:  produzione di componenti complessi e di precisione-critica
Industria automobilistica: produzione di  dispositivi medici ed
esterni di parti interne/esterne progettate in modo intricato  :
fabbricazione  di componenti
ad  alta precisione, componenti ultra
-  puli di elementi strutturali :
Signage e display  taglio di precisione di schede pubblicitarie di grandi formato e strutture espositive

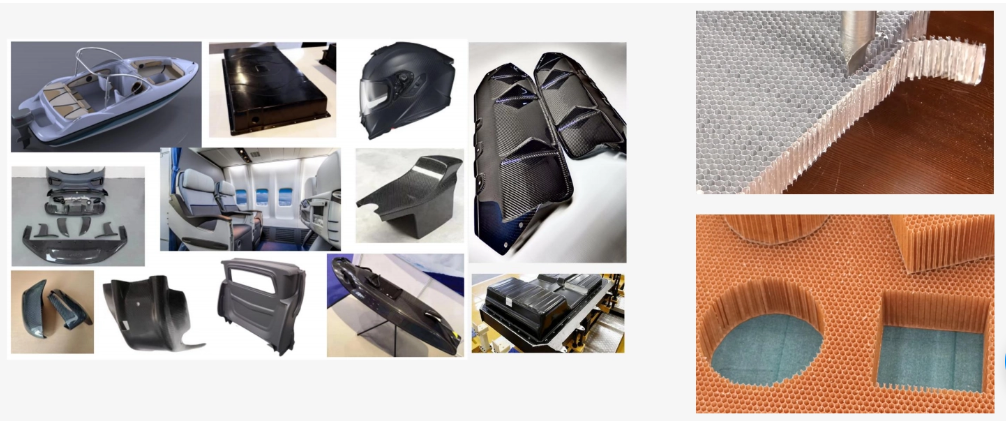

Materiali trasformabili

Materie plastiche/compositi termoformi:

• Materiali compositi:


• Fibra di carbonio (processi PCM/RTM/SMC/LFT)

• Polimeri rinforzati in fibra di vetro (GFRP)

• Compositi di carbonio carbonio




Ingegneria Plastica:

• ABS, PVC, policarbonato (PC), polipropilene (PP), polistirene (PS), polietilene (PE), PET, HDPE, PETG,   acrilico

•


• Substrati non metallici:

• Schiume ad alta densità / polistirene espanso (EPS), schede isolanti XPS / legno naturale, compositi in plastica in legno (WPC), pietra, gesso

•


• Metalli morbidi e strutture ibride:

• Leghe di alluminio / rame, leghe di zinco / core a nido d'ape in alluminio
