RB-F5-1930-Z08
RBT
8465990000
Caratteristiche del centro di lavorazione CNC a 5 assi
Sistema CNC avanzato: utilizza il sistema CNC di collegamento a cinque assi Synec, che è notato per la sua funzionalità, stabilità e servizio post-vendita affidabili .
Testa di fresatura con assi rotanti : la macchina è dotata di due coordinate rotanti continue CNC (la 4a e la 5a assi), consentendole di eseguire una vasta gamma di operazioni tra cui fresatura, fori di fori e taglio del bordo o taglio. Ci sono cinesi, Italia Hiteco, Corea AY, Germania HSM per l'opzione.
One Time Freeture per l'elaborazione multi-face : può completare l'elaborazione multi-face in una singola configurazione, garantendo un posizionamento elevato ed efficiente e accurato.

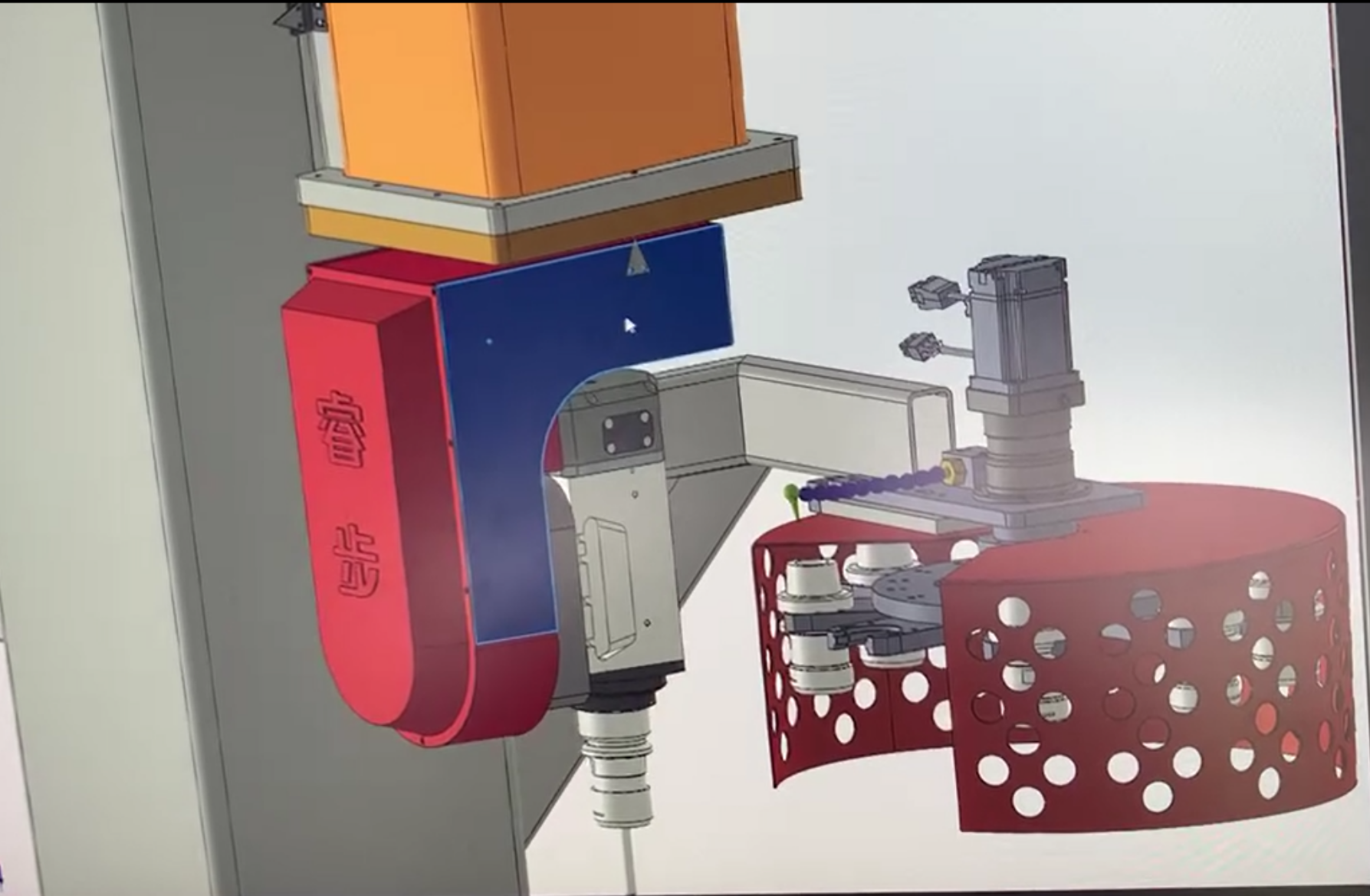

Mandrino di cambio di strumenti automatici con caricatore di strumenti: sostituzione automatica di 8 diversi strumenti, sostituzione rapida degli strumenti e miglioramento dell'efficienza della produzione. Può anche essere equipaggiato con la funzione RTCP per la lavorazione complessa di prodotti.

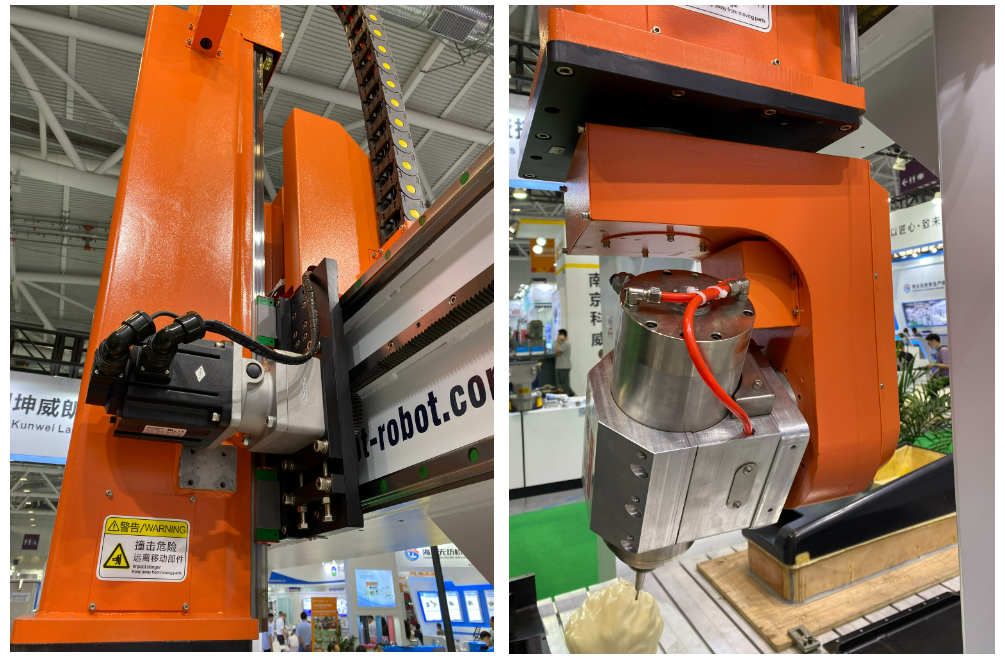

Componenti di trasmissione di alta qualità: utilizza guide lineari di tipo a rulli Hiwin Taiwan di alta qualità e biella a vite di precisione TBI per gli assi X/Y/Z, che hanno una grande capacità di carico e un'alta precisione. L'asse C/B adotta il riduttore cavo zero-backlash ad alta torque giapponese. Servo Motor Utilizzo di Cina Top Brand Innorance o Japan Yaskawa.

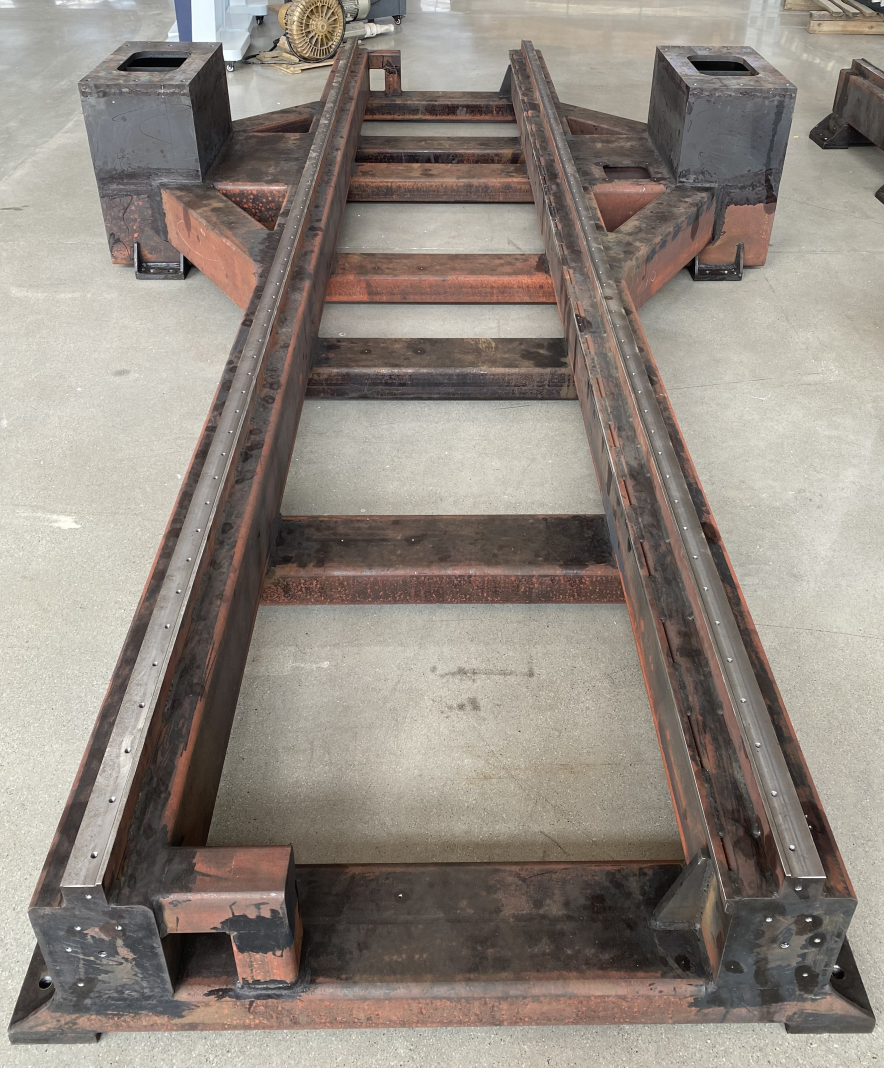

Struttura robusta: la macchina dispone di un letto in acciaio saldato che è solido, robusto e rinforzato con piastre a coste aggiuntive. Ha subito un'analisi degli elementi finiti (FEA) e un trattamento per la raccolta dello stress per garantire rigidità e stabilità.
Parametri tecnici del centro di lavorazione CNC a 5 assi
NO. | Elementi | Parametro | NO. | Elementi | Parametro |
1 | Nome prodotto | Centro di lavorazione CNC a cinque assi | 9 | Asse Z Velocità massima | 20 m/min |
2 | modello | RB-F5-1930-Z08 | 10 | Ripetere la precisione (entro 300 mm) | ± 0,05 mm |
3 | X Asse efficace | 1900mm | 11 | voltaggio | 380 V. |
4 | Asse y Iia efficace | 3000 mm | 12 | Potenza totale | 14.5KW |
5 | Asse z Effettiva corsa | 800 mm | 13 | Potenza del fuso | 5,5 kW (personalizzabile） |
6 | Angolo di rotazione dell'asse B. | ± 130 ° | 14 | Frequenza | 50Hz |
7 | Angolo di rotazione dell'asse C. | ± 540 ° | 15 | peso | 3.5T |
8 | Asse x/y Velocità massima | 35m/min | 16 | misurare | L5100*W2610*H3982MM |
5 Asse CNC macchina applicabile a:
Plastics: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, acrilico ecc.;
Materiali compositi: fibra di carbonio (PCM/RTM/SMC/LFT, ecc.), Fibra di vetro, carbonio/carbonio, ecc.;
Altro materiale: spugna ad alta densità, schiuma di polistirolo, legno, pietra, gesso ， MDF, resina;
Altro metallo morbido come alluminio/ rame/ zinco, alluminio/ nido d'ape, ecc.
5 Asse CNC Macchina ampiamente utilizzata in Industy:
Produzione di muffe, lavorazione dei materiali compositi e lavorazione del termoformio in lamiera spessa in settori come aerospaziale, transito ferroviario, interni automobilistici ed esterni, energia e buiulding, marine, imballaggio, merci sportive, bellezza medica e articoli sanitari.
Test di precisione dell'interferometro laser e certificato CE
Clienti rappresentativi

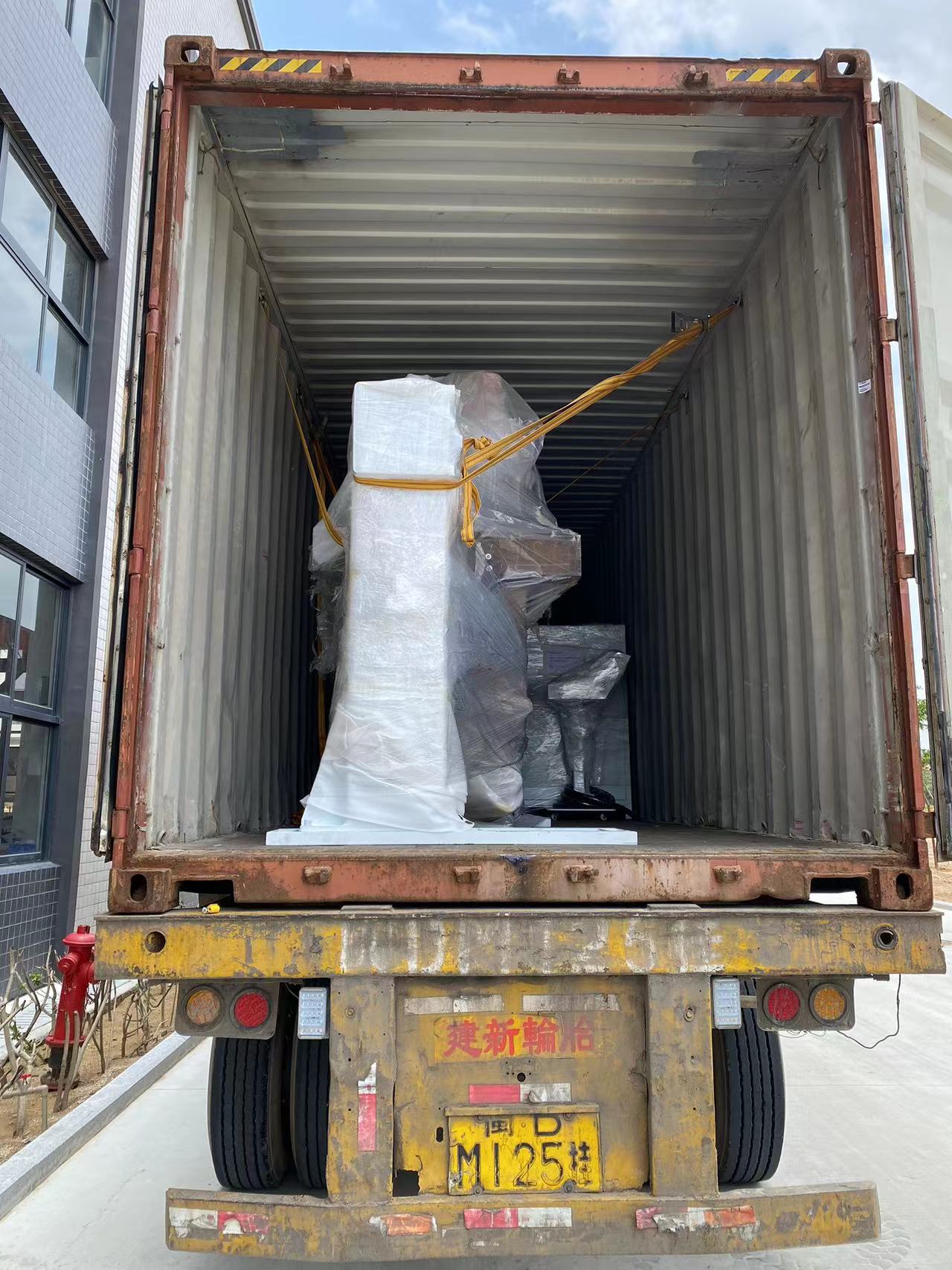

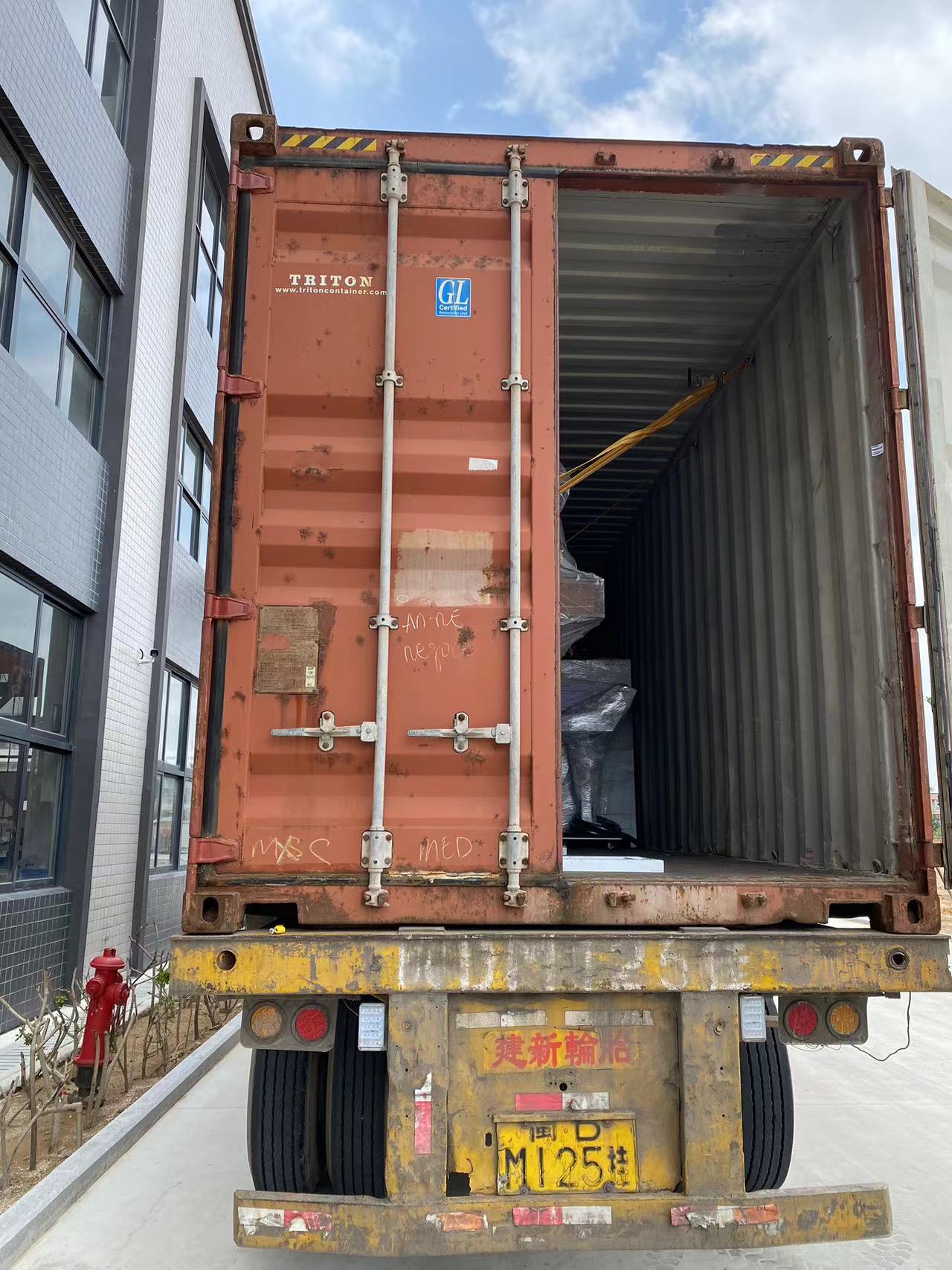

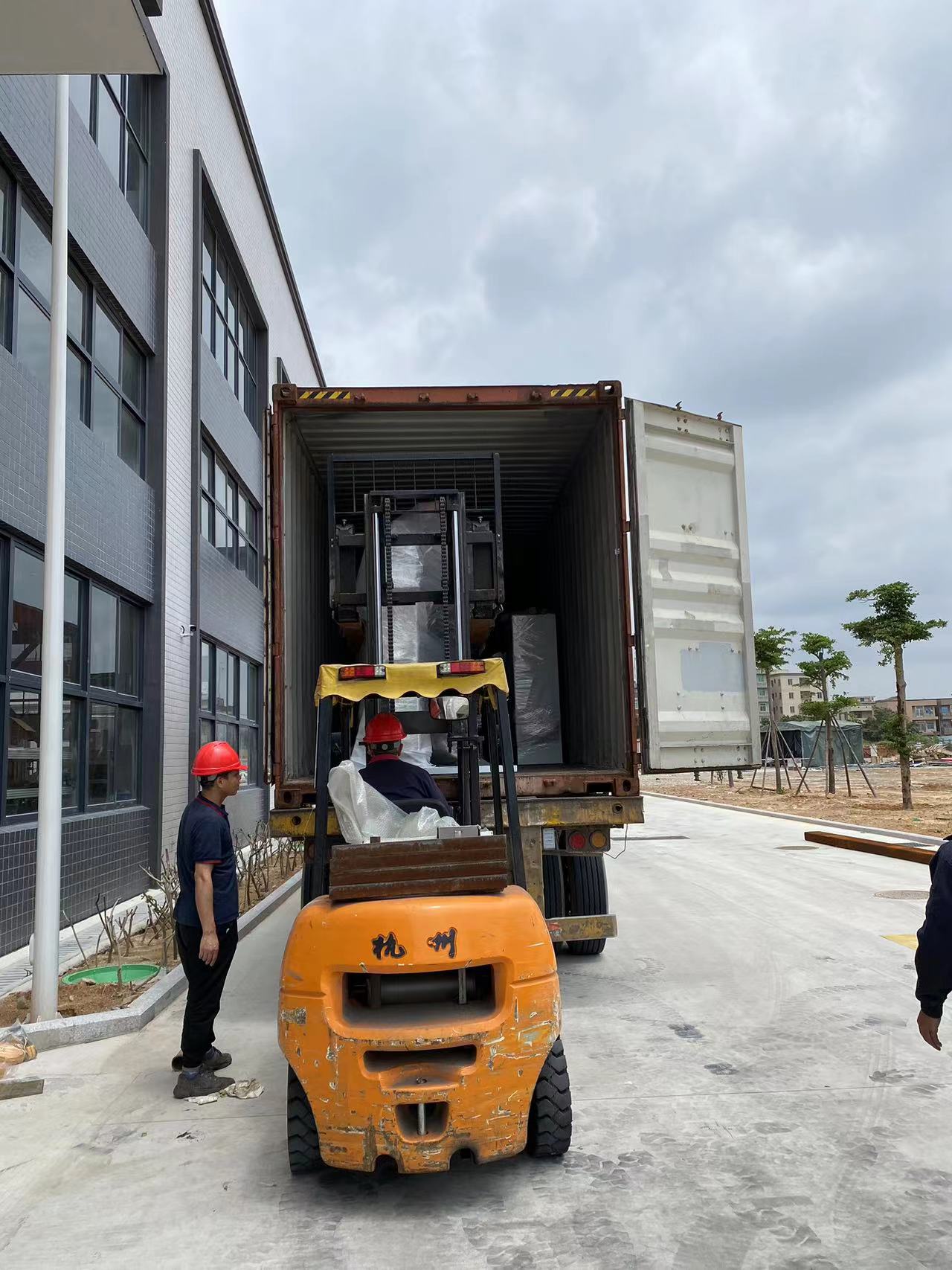

Imballaggio e consegna
