RB-F5-1930-Z08
RBT
8465990000
Gli assi B/C ruotano continuamente, supportando l'interpolazione in tempo reale ad alta precisione, rendendola ideale per la lavorazione della superficie a forma libera e la fresatura a forma complessa.

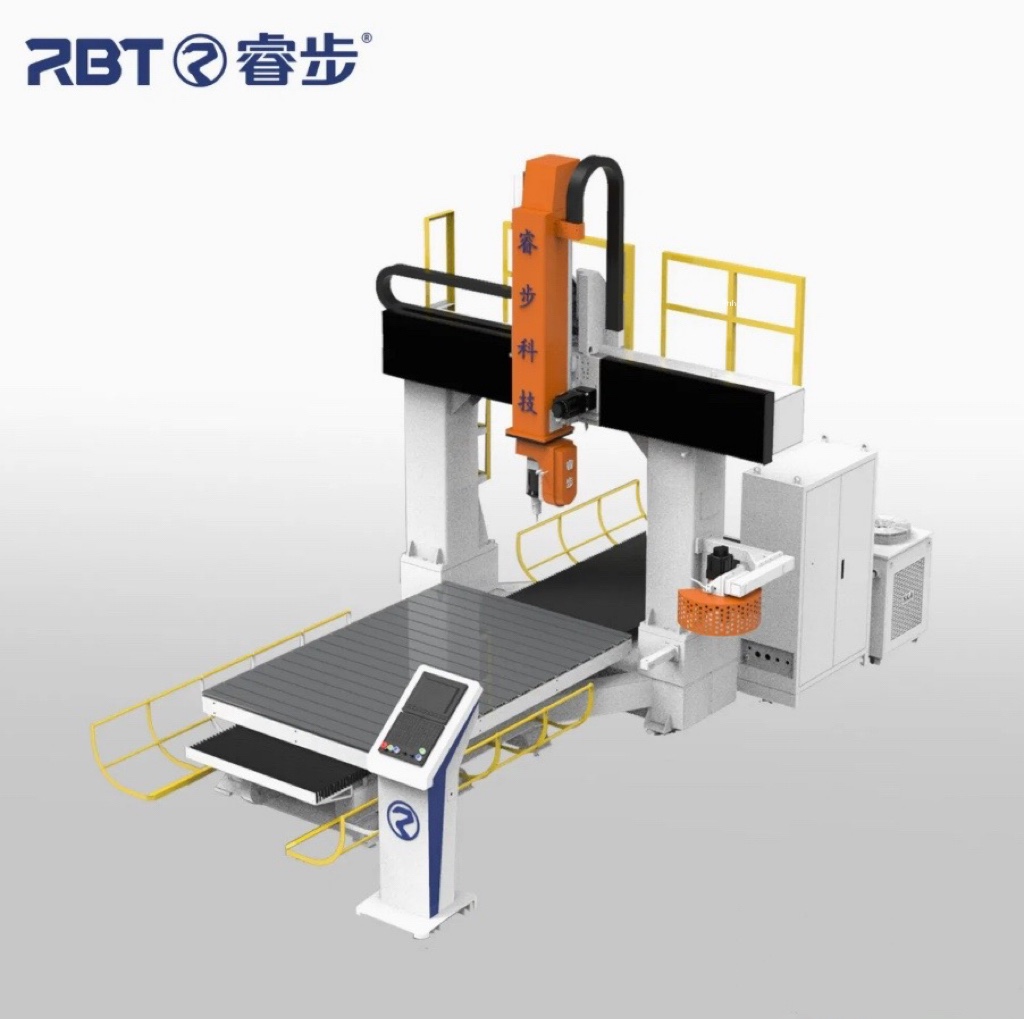

Questo router CNC a 5 assi è progettato per applicazioni che richiedono la massima precisione e flessibilità.
La capacità di taglio a più angolo consente di completare le operazioni in un unico blocco, migliorando l'efficienza e minimizzando gli errori cumulativi.
Una soluzione perfetta per le industrie che richiedono la lavorazione della lega di lega leggera CNC Center e la lavorazione composita del CNC Milling Center.
Gli assi X/Y/Z sono dotati di guide lineari ad alta precisione hiwin taiwan, garantendo un controllo di movimento regolare e stabile.
L'asse C/B utilizza un riduttore cavo sumitomo (Giappone) ad alta precisione, migliorando l'accuratezza e la durata di rotazione.
Sistema automatico di modifica degli strumenti (ATC): supporta più configurazioni di caricatore di strumenti, riducendo il tempo di cambio dello strumento e migliorando l'efficienza della produzione.
Funzione RTCP (compensazione del punto centrale degli strumenti di rotazione): garantisce percorsi di lavorazione accurati, in particolare per superfici curve e contornate.
Efficiente sistema di raccolta della polvere (opzionale): migliora l'ambiente di lavoro e estende la durata della vita dell'attrezzatura.
I test di precisione dell'interferometro laser garantiscono che la precisione del movimento soddisfi severi standard internazionali.
È conforme alla certificazione CE per garantire la sicurezza e l'affidabilità operativa.
✔ Best router CNC a 5 assi con tecnologia a cinque assi all'avanguardia per esigenze di lavorazione 3D complesse.
✔ Sistema di controllo intelligente avanzato per migliorare la convenienza operativa e l'efficienza della produzione.
✔ Centro di lavorazione versatile in grado di gestire sia leghe e compositi con alta precisione.
✔ Conformità globale della qualità con rigorosi test e certificazione, garantendo stabilità e affidabilità a lungo termine.
Il centro di lavorazione CNC a 5 assi RBT supporta la lavorazione ad alta precisione di una vasta gamma di materiali, rendendolo una soluzione ideale per la lavorazione:
✔ Materiali compositi (fibra di carbonio, fibra di vetro, fibra di aramide, ecc.) - Ideale per applicazioni composite del centro di fresatura a CNC.
✔ materie plastiche termoformate (PMMA, ABS, PC, PVC).
✔ Leghe di luce e alluminio - Adatto per la lavorazione delle leghe di luce centrale e l'elaborazione in lega leggera centrale di fresatura CNC.
✔ Legno, MDF, compensato e schiuma - eccellente per la lavorazione complessa di contorno.
Parametri tecnici del centro di lavorazione CNC a 5 assi
NO. | Elementi | Parametro | NO. | Elementi | Parametro |
1 | Nome prodotto | Centro di lavorazione CNC a cinque assi | 9 | Asse Z Velocità massima | 20 m/min |
2 | modello | RB-F5-1930-Z08 | 10 | Ripetere la precisione (entro 300 mm) | ± 0,05 mm |
3 | X Asse efficace | 1900mm | 11 | voltaggio | 380 V. |
4 | Asse y Iia efficace | 3000 mm | 12 | Potenza totale | 14.5KW |
5 | Asse z Effettiva corsa | 800 mm | 13 | Potenza del fuso | 5,5 kW (personalizzabile） |
6 | Angolo di rotazione dell'asse B. | ± 130 ° | 14 | Frequenza | 50Hz |
7 | Angolo di rotazione dell'asse C. | ± 540 ° | 15 | peso | 3.5T |
8 | Asse x/y Velocità massima | 35m/min | 16 | misurare | L5100*W2610*H3982MM |
✔ Aerospace: componenti dell'aeromobile, parti strutturali in fibra di carbonio.
✔ Produzione automobilistica: stampi per il corpo, pannelli di strumenti e parti interne.
✔ Energia e costruzione: pale di turbine eoliche, elementi decorativi architettonici.
✔ Marine e costruzione navale: interni yacht, componenti strutturali.
✔ Attrezzature mediche: modelli chirurgici, alloggi per dispositivi medici.
✔ Industria degli imballaggi: stampi in schiuma, madio di imballaggi in plastica.
✔ Transito ferroviario: elaborazione della ferrovia ad alta velocità e dei componenti della metropolitana.
✔ Produzione di stampi: stampi di fusione, stampi per materiali compositi.
Test di precisione dell'interferometro laser e certificato CE
| Nome prodotto | Centro di lavorazione non mentale a 5 assi |
| Vite | Taiwan TBI |
| Guida lineare | Taiwan CSK |
| Rack | L Iang Chi |
| Servo | Innovanza |
| Sistema di controllo | Taiwan Syntec |
| Componenti elettrici | Francia* Schneider |
Mandrino | Rbt |

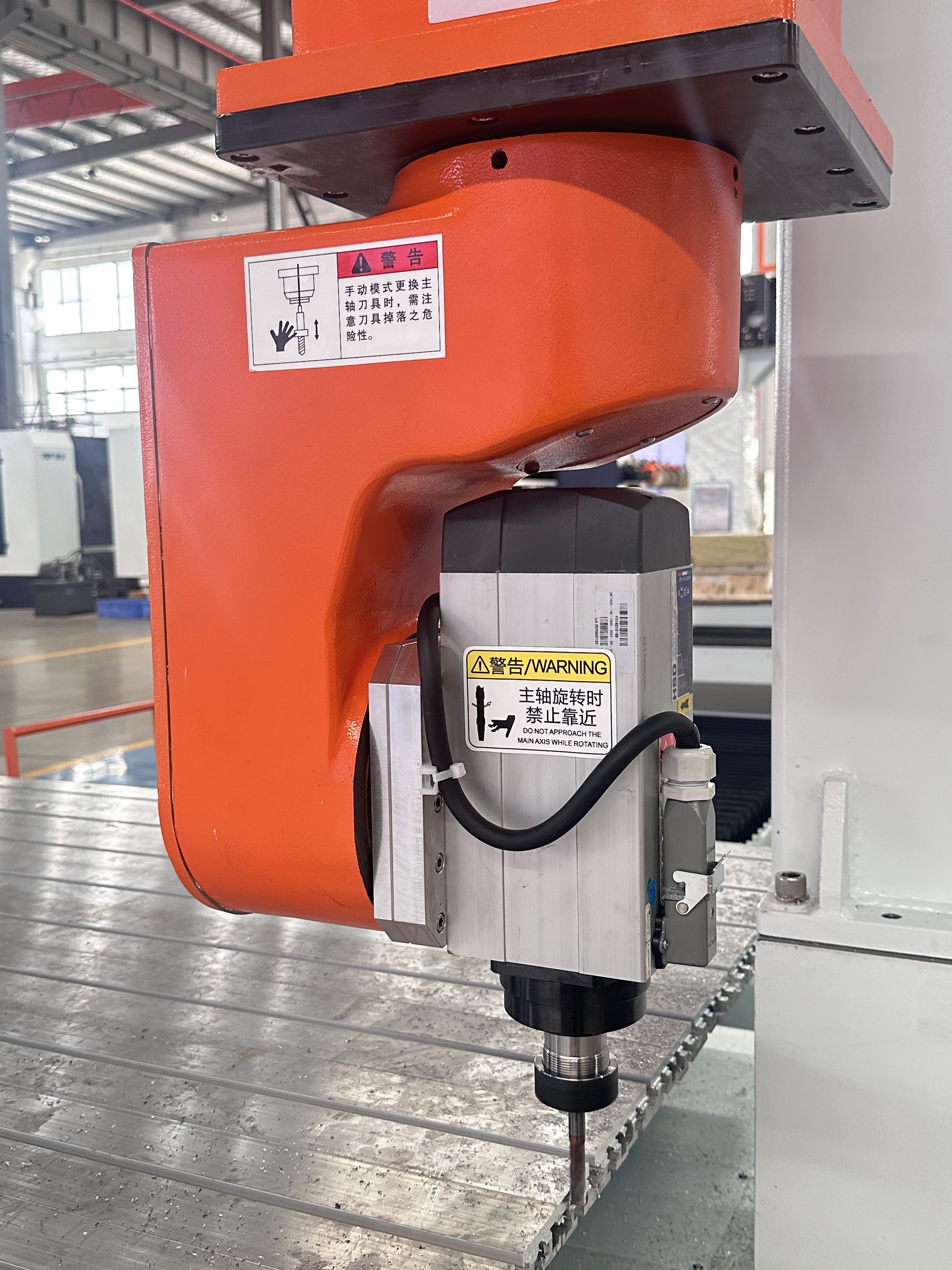

| Potenza del fuso | 5.5kw/ 24000rpm/ raffreddamento ad acqua |
| Convertitore di frequenza | S I novo |
| Componenti pneumatici | Taiwan Airtac |
| X Reduttore dell'asse | Giappone* Shimpo |
| Angolo di rotazione dell'asse B. | ± 1300 |
| Angolo di rotazione dell'asse -c | ± 540 ° |
| Ripetibilità della macchina utensile (W I thin 300mm) | ± 0,05 mm |
| Potenza totale | 14.5KW (soggetto all'attrezzatura effettiva) |
| Frequenza | L 5100* W2610 * H3982 mm |
| Peso | 3500GK |
1. Perché scegliere noi?
Come produttore, RBT Industrial si impegna a offrire non solo prodotti con alta qualità e prestazioni e
prezzo competitivo, ma anche consegna in tempo e servizi post-vendita completi 7/24.
2. Stai producendo parametri specifici della macchina per lucidare in base ai campioni?
A: Sì, produciamo la macchina che desideri dai tuoi campioni o disegni tecnici. Di solito una macchina ha stampi e infissi diversi come la macchina per lucidatura in metallo, la frittata.
3. Quali termini di pagamento puoi accettare?
Normalmente il 50% di deposito è richiesto in anticipo, il saldo del 50% deve essere risolto prima della spedizione. E anche il 100% di L/C irrevocabile a vista con i termini che abbiamo concordato possono essere accettati.
4. Quali certificati hai ?
Tutti i prodotti si incontrano con il sistema di qualità ISO9001 e hanno acquisito il certificato ISO CE .
5. E il tuo tempo di consegna?
Di solito ci vorranno 15-30 giorni dopo aver ricevuto il deposito. Informazioni sui prodotti standard, abbiamo sempre in magazzino e possiamo consegnare immediatamente. Ma i prodotti personalizzati richiederanno più tempo, a seconda dei requisiti del tuo ordine.
6. Puoi fornire un servizio OEM?
RBT Industrial può fornire prodotti personalizzati in base ai requisiti dei clienti, sia OEM che ODM sono accettabili.
7: E il tuo servizio post vendita?
A: Organizzeremo il nostro personale tecnico nella tua fabbrica per installare la macchina e insegnarti come gestirla. Durante l'attuale periodo speciale, offriremo tutto il supporto online tramite video 24 ore al giorno. Prima della spedizione, testare la macchina da e quindi invieremo tutti i video dall'installazione alla produzione per i clienti. Set completo di manuale e istruzione in inglese verrà inviato insieme con la macchina.
