Ti sei mai chiesto perché si chiama '5-axis '? Il termine può sembrare semplice, ma c'è molto di più. La lavorazione a CNC a 5 assi è un punto di svolta nella produzione, che offre precisione ed efficienza come mai prima d'ora.
In questo post, esploreremo cos'è la lavorazione a CNC a 5 assi e perché viene utilizzato il termine '5-axis '. Imparerai come questa tecnologia modella industrie come aerospaziale, medica e automobilistica, facendo facilmente parti complesse.
Nella lavorazione a CNC a 5 assi, il termine '5-axis ' si riferisce alle cinque direzioni in cui può muoversi una macchina utensile. Questi movimenti consentono un'elevata precisione e la capacità di lavorare su geometrie complesse.

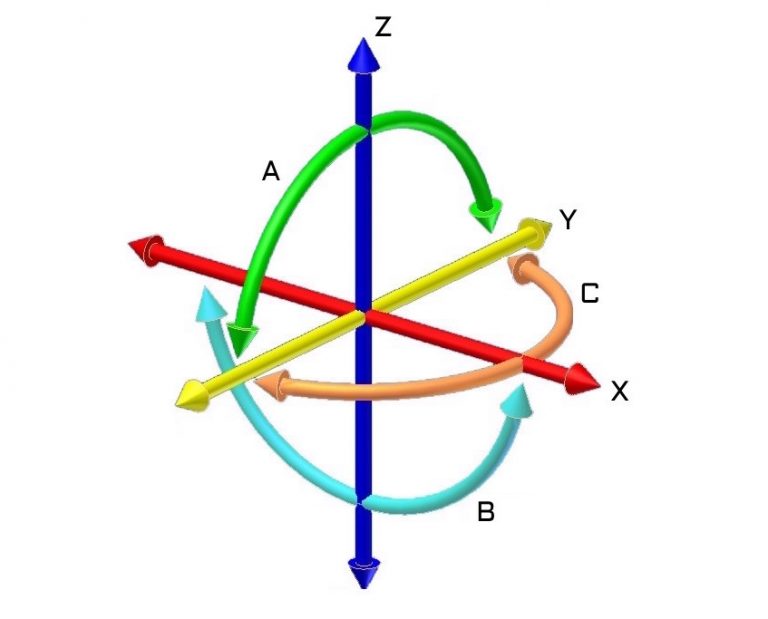

I cinque assi nella lavorazione a 5 assi:
Tre asce lineari: X, Y e Z.
Due assi rotanti: A e B (o C).
Assi x, y, z
Questi sono i movimenti lineari standard nella lavorazione.
Asse X: da sinistra a destra.
Asse Y: avanti verso l'indietro.
Asse Z: su e giù.
Assi A e B
Questi sono gli assi rotanti.
A-Asse: ruota attorno all'asse X.
Asse B: ruota attorno all'asse Y.
Alcune macchine usano l'asse C , che ruota attorno all'asse z.
La combinazione di questi cinque assi consente allo strumento di taglio di raggiungere quasi ogni parte del pezzo senza riposizionamento.
Ogni asse svolge un ruolo fondamentale nel garantire precisione ed efficienza.
Nelle tradizionali macchine a CNC a 3 assi, vengono utilizzati solo gli assi X, Y e Z. Il pezzo si muove lungo questi tre assi. Ma in una macchina a 5 assi, questi tre assi formano ancora le basi. Insieme, forniscono i movimenti di base per iniziare a lavorare.
Gli assi X , Y e Z consentono allo strumento di avvicinarsi alla parte da diversi angoli, ma solo in linee rette.
In una macchina a 5 assi, questi tre assi continuano a controllare il movimento lineare. Ma ora, l'aggiunta degli assi rotanti (A e B) prende la lavorazione al livello successivo.
Gli assi rotanti A e B consentono di ruotare lo strumento o il pezzo, che migliora la flessibilità della macchina. Questi movimenti aggiuntivi consentono di tagliare forme complesse da più angoli senza riposizionamento manuale.
L'asse A ruota attorno all'asse X , consentendo alla parte di inclinare tagli più precisi.
L'asse B ruota attorno all'asse Y , consentendo ancora più angoli per il taglio.
Per aziende come RBT Intelligent Equipment , questi cinque assi forniscono precisione senza pari, che ci consente di creare parti complesse e intricate in modo efficiente, al servizio di industrie come aerospaziale, automobilistico e medico.
Usando questi cinque assi, le macchine a CNC a 5 assi possono creare parti che sarebbero difficili da produrre con metodi tradizionali.
La lavorazione a 5 assi migliora significativamente la precisione e l'efficienza rispetto alle macchine a CNC a 3 assi. Nella tradizionale lavorazione a 3 assi, le parti devono essere riposizionate manualmente più volte per completare i tagli su vari volti. Ciò aumenta il tempo di configurazione e aumenta il rischio di disallineamento. Con le macchine a 5 assi, la parte rimane in posizione, consentendo allo strumento di accedere a più lati senza dover ripristinare il pezzo. Questa riduzione del riposizionamento non solo migliora la precisione, ma si traduce anche in finiture più fluide e prodotti di qualità superiore, poiché un minor numero di movimenti degli strumenti porta a meno vibrazioni.
Le industrie che richiedono geometrie complesse e forme intricate, come aerospaziale, automobilistiche e mediche, beneficiano molto della lavorazione a 5 assi. Ad esempio, nell'aerospaziale, le pale della turbina richiedono un taglio preciso da vari angoli, che le macchine a 5 assi possono ottenere. Allo stesso modo, l'industria automobilistica utilizza la lavorazione a 5 assi per le parti di motori di produzione e i componenti del telaio, mentre il settore medico si basa su di esso per produrre impianti e dispositivi medici con elevata precisione. La lavorazione a 5 assi aiuta queste industrie a produrre parti complesse più velocemente, riducendo i rifiuti e aumentando l'efficienza complessiva.
Production di risparmio e aumento:
macchine a CNC a 5 assi riducono il tempo trascorso a riposizionando manualmente parti. Poiché la macchina può funzionare su più lati in una volta, le parti sono finite più velocemente, portando a una maggiore produttività.
Precisione e miglioramento della qualità:
la lavorazione a 5 assi offre una maggiore precisione, soprattutto quando si tratta di geometrie complesse. Ciò è cruciale per le industrie che richiedono parti intricate, come aerospaziale e medica, dove ogni dettaglio conta.
Riduzione di errori umani e compiti ad alta intensità di lavoro:
l'automazione del processo di lavorazione riduce la probabilità di errori umani. Un minor numero di regolazioni manuali significano meno errori, rendendo il processo più affidabile ed efficiente.
Le apparecchiature intelligenti RBT, specializzate in macchine CNC a 5 assi avanzate, aiuta le industrie a ottimizzare i processi di produzione, garantendo risultati rapidi e precisi.
La lavorazione a CNC ha iniziato a evolversi a metà del 20 ° secolo quando le prime macchine, controllate da nastri perforati, processi di lavorazione manuale tradizionali automatizzati. Queste macchine inizialmente si concentravano su semplici movimenti lungo gli assi X, Y e Z, gestendo movimenti lineari di base. Poiché industrie come aerospaziale e automobilistiche richiedevano una maggiore precisione, i limiti dei sistemi a 3 assi sono diventati evidenti. Per soddisfare queste richieste, è stato aggiunto il quinto asse, consentendo a strumenti e pezzi di lavoro di ruotare in modi che i sistemi a 3 assi non potevano, fornendo maggiore flessibilità e migliorando la precisione per parti complesse.
L'aggiunta della produzione di asse rotanti ha rivoluzionato consentendo di accedere a più lati di un pezzo in una singola configurazione. Questo miglioramento ha beneficiato significativamente di industrie come la produzione aerospaziale e dei dispositivi medici, in cui sono cruciali geometrie e alta precisione.
Le prime macchine a CNC a 5 assi sono emerse alla fine degli anni '70, inizialmente progettate per applicazioni specializzate nell'aerospaziale. Queste macchine hanno integrato gli assi rotanti A e B con gli assi X, Y e Z, consentendo la produzione di parti con tagli complessi che i metodi tradizionali non potevano ottenere. Le industrie aerospaziali e di difesa hanno svolto un ruolo importante nel spingere lo sviluppo della tecnologia a 5 assi, in quanto richiedevano parti come lame di turbine e componenti del motore, che richiedevano precisione e flessibilità eccezionali.
Negli anni '90, i progressi nel software CAD (Design assistito da computer) e CAM (Computer-Aided Manufacturing) hanno reso le macchine a 5 assi di programmazione più facili e più accessibili. Queste innovazioni hanno permesso alle industrie oltre aerospaziale, incluso automobili, di adottare la lavorazione a 5 assi. Aziende come RBT Intelligent Equipment hanno ulteriormente sviluppato macchine CNC a 5 assi personalizzabili, offrendo soluzioni ad alta precisione per vari settori. La combinazione di hardware e software avanzati ha reso su scala una lavorazione a 5 assi nella produzione moderna, offrendo flessibilità, precisione ed efficienza.
Le macchine a CNC a 5 assi sono progettate con diverse configurazioni per soddisfare varie esigenze di produzione. La configurazione della tabella/tabella utilizza due tabelle rotanti per trattenere e spostare il pezzo. Questa configurazione è ideale per parti grandi e pesanti che richiedono rotazioni precise attorno agli assi X, Y o Z. La configurazione della testa/tabella , d'altra parte, ha una tabella fissa, con la testa del mandrino che ruota per effettuare tagli precisi. Questa configurazione è comunemente utilizzata per parti più grandi in settori come Aerospace e Automotive. Infine, la configurazione della testa/testa presenta sia la testa del mandrino che la tabella in grado di rotazione, offrendo la massima flessibilità e precisione per attività di lavorazione complesse.
In una macchina CNC a 5 assi, tutti e cinque gli assi (x, y, z, a, b) si muovono simultaneamente per creare tagli complessi con alta precisione. Questo movimento simultaneo consente allo strumento e al pezzo di adattarsi da diversi angoli, riducendo la necessità di configurazioni multiple e garantendo tagli più fluidi e accurati. La capacità di spostare tutti e cinque gli assi rende continuamente ideale la lavorazione a 5 assi per progetti intricati. C'è anche una lavorazione posizionale di 3+2 , in cui solo tre assi si muovono alla volta, adatti a parti meno complesse ed elaborazione più rapida.
| Descrizione | della configurazione | Caso d'uso ideale |
|---|---|---|
| Tabella/tabella | Due tabelle rotanti tengono il pezzo ed eseguono rotazioni attorno agli assi X, Y o Z. | Parti grandi e pesanti che richiedono rotazioni precise. |
| Testa/tavolo | Tabella fissa, con testa del mandrino rotante per tagli precisi. | Parti più grandi nelle industrie aerospaziali e automobilistiche. |
| Testa/testa | Sia la testa e il tavolo del mandrino ruotano per la massima flessibilità e precisione. | Progetti di lavorazione intricati e stimolanti. |
Tutte le macchine a 5 assi hanno cinque assi che si muovono contemporaneamente?
Non tutte le macchine a 5 assi utilizzano contemporaneamente tutti e cinque gli assi. Alcune macchine, in particolare quelle progettate per parti meno intricate, usano solo 3+2 lavorazioni, in cui tre assi lineari si muovono contemporaneamente e due assi rotanti sono bloccati in posizione.
La lavorazione 3+2 è ancora incredibilmente utile per molte applicazioni, in particolare quelle che non richiedono un movimento completo a 5 assi.
La lavorazione a 5 assi è solo per forme complesse?
Mentre la lavorazione a 5 assi è ideale per forme complesse, non è esclusivamente per loro. In effetti, viene spesso utilizzato nella produzione quotidiana per migliorare la precisione e l'efficienza, anche per parti semplici.
Versatilità: le macchine a 5 assi possono gestire progetti sia semplici e intricati, rendendole più flessibili delle macchine a 3 assi.
La lavorazione a 5 assi è costosa?
Il costo delle macchine a 5 assi può essere superiore alle tradizionali macchine a CNC, ma spesso risparmiano denaro a lungo termine. Riducendo la necessità di configurazioni multiple e garantendo una maggiore precisione, queste macchine aumentano la produttività e riducono i costi del lavoro.
Efficienza in termini di costi: per industrie come aerospaziale o automobilistico, dove la precisione e il tempo sono cruciali, l'investimento nelle macchine a CNC a 5 assi paga rapidamente.
La lavorazione a CNC a 5 assi svolge un ruolo fondamentale in diversi settori che richiedono precisione, complessità e flessibilità. Nell'industria aerospaziale , componenti come lame di turbina, eliche e parti del motore richiedono angoli esatti e finiture fluide, attività in cui eccellono le macchine a 5 assi. Nel campo medico , le macchine a 5 assi creano impianti, strumenti chirurgici e dispositivi dentali, offrendo un'elevata precisione e la capacità di lavorare con dettagli intricati per soluzioni personalizzate. L' industria automobilistica si basa sulla lavorazione a 5 assi per la creazione di componenti del motore, telaio e sistemi di sospensione, che richiedono tutte forme complesse e tolleranze strette per la durata e la sicurezza. In energia e difesa , settori come turbine e attrezzature militari beneficiano della capacità di produrre componenti durevoli e complessi che resistono alle condizioni impegnative.
La lavorazione a CNC a 5 assi è la scelta preferita per le industrie in cui l'accuratezza e la qualità sono fondamentali. Che si tratti di creare lame di turbina in aerospazia, impianti medici o parti automobilistiche ad alte prestazioni, la tecnologia a 5 assi garantisce che geometrie complesse e tolleranze strette siano ottenute in modo coerente. Questa capacità è cruciale per settori come l'aerospaziale e la difesa, in cui anche il minimo errore può portare al fallimento. Le macchine a 5 assi forniscono risultati di alta qualità consentendo tagli precisi da più angoli ed eliminando la necessità di più configurazioni.
Il termine '5-axis ' si riferisce a un processo di lavorazione CNC con cinque direzioni di movimento. Usando tre assi lineari e due rotanti, offre precisione, efficienza e versatilità senza pari. Questa tecnologia avanzata è essenziale per settori come aerospaziale, automobilistico e medico. Esplorare il potenziale di lavorazione a 5 assi per migliorare i processi di produzione. RBT Intelligent Equipment fornisce soluzioni personalizzate per aiutare le aziende a raggiungere una maggiore precisione e produttività.
A: le macchine CNC a 3 assi si muovono lungo gli assi X, Y e Z, mentre le macchine a 5 assi includono anche assi rotanti A e B. Ciò consente alle macchine a 5 assi di accedere a più lati di una parte in una singola configurazione, migliorando la precisione ed efficienza.
A: La lavorazione a 5 assi riduce il riposizionamento, portando a un minor numero di errori di allineamento e finiture più fluide. Garantisce una maggiore precisione, che è essenziale per produrre parti complesse con tolleranze strette.
A: A differenza delle tradizionali macchine a CNC, le macchine a 5 assi usano cinque assi per spostare contemporaneamente sia lo strumento che il pezzo, consentendo tagli più intricati e precisi con meno configurazioni.
A: Industrie come aerospaziale, automobilistico, medico e di difesa beneficiano maggiormente delle lavorazione a 5 assi grazie alla sua capacità di produrre parti complesse e altamente precise.
A: Sì, le macchine a CNC a 5 assi sono versatili e possono gestire sia parti piccole, intricate che componenti grandi e pesanti, rendendole ideali per una vasta gamma di applicazioni.
