RB-F6-2520-Z08
RBT
Caratteristiche principali
1. La struttura saldata in acciaio comprende il pistone, le colonne sinistra e destra, le traverse e un piano di lavoro con scanalatura a T, mentre i principali componenti meccanici sono sottoposti a riduzione delle sollecitazioni, offrendo un migliore smorzamento delle vibrazioni e stabilità della temperatura.
2. Il sistema CNC di precisione a cinque assi è noto per la sua elevata precisione, funzionamento versatile, capacità di elaborazione intelligente e una funzione di prevenzione delle collisioni che protegge dai danni meccanici dovuti a sforzi operativi eccessivi.
3. La testa a cinque assi è realizzata in ghisa resistente, dotata di un riduttore armonico o RV di precisione a coppia elevata importato e di un mandrino a coppia elevata, che contribuiscono in modo significativo alla precisione e all'affidabilità del processo di lavorazione aumentare l’efficienza.
4. Il mandrino è dotato di un'interfaccia portautensili HSK, che fornisce una presa sicura dell'utensile e mantiene elevata precisione e stabilità. È ideale per applicazioni di lavorazione ad alta velocità, migliorando efficacemente la precisione della lavorazione e la finitura superficiale e riducendo sostanzialmente i tempi di ciclo.
5. Il magazzino utensili rotanti automatizzato vanta otto stazioni utensili, garantendo un processo di cambio utensile stabile e affidabile.
6. Il movimento lineare degli assi X, Y e Z è azionato da viti a ricircolo di sfere precaricate ad alta precisione, che le rendono adatte per il taglio preciso e potente dei componenti.
Parametri tecnici
Nome del prodotto: fresatrice CNC a 5 assi a doppia tavola
Modello: RB-F6-2520-Z08
Corsa effettiva dell'asse X: 2500 mm
Corsa effettiva dell'asse Y: 2000 mm
Corsa effettiva dell'asse Z: 820 mm
Angolo di rotazione dell'asse B: ±130°
Angolo di rotazione dell'asse C: ±540°
Velocità massima dell'asse X/Y: 35 m/min
Velocità massima dell'asse Z: 20 m/min
Precisione di ripetizione (entro 300 mm): ± 0,05 mm (o personalizzabile)
Voltaggio: 380 V
Potenza totale: 14,5KW
Potenza mandrino (personalizzabile): 5,5KW (o personalizzabile)
Frequenza: 50 Hz
Peso: 4,1 tonnellate
Taglia: L3482W3350H3768mm

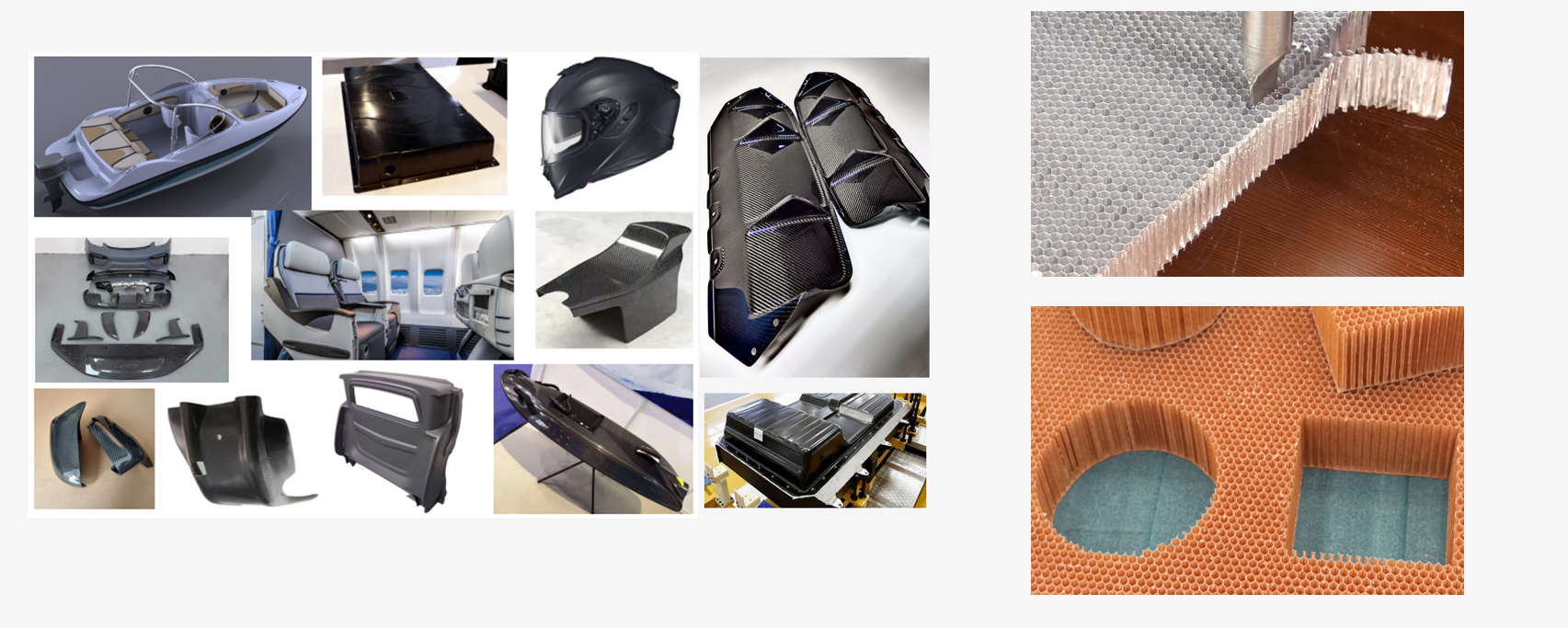

Materiale di applicazione
Sostituto di legno, EPS, schiuma, ABS, lega di alluminio, acrilico, legno, fibra di vetro, gomma, plastica, resina, carbonio, fibra di vetro, gesso, fanghi, compositi polimerici e materiali misti carbonizzati non metallici.

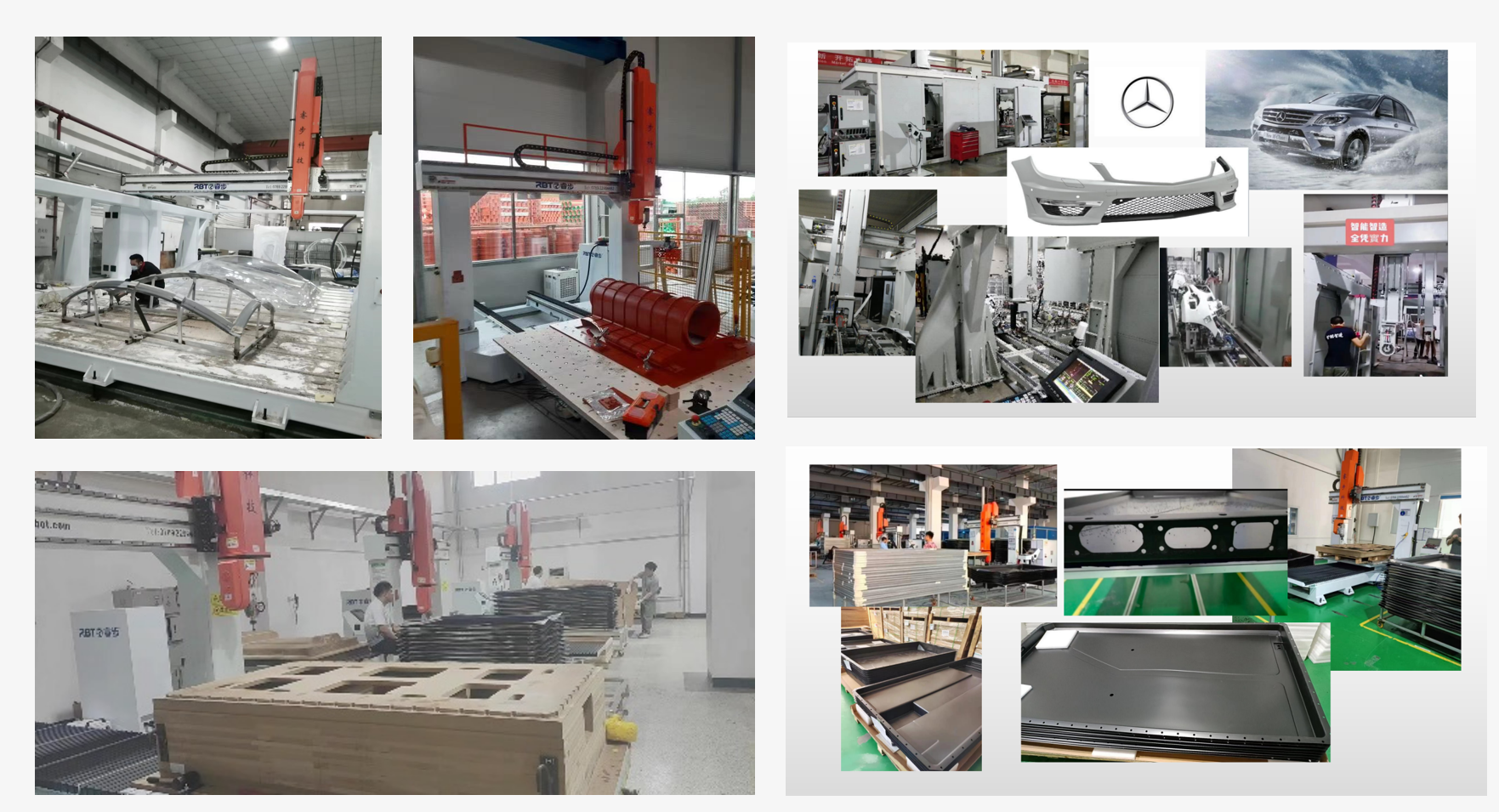

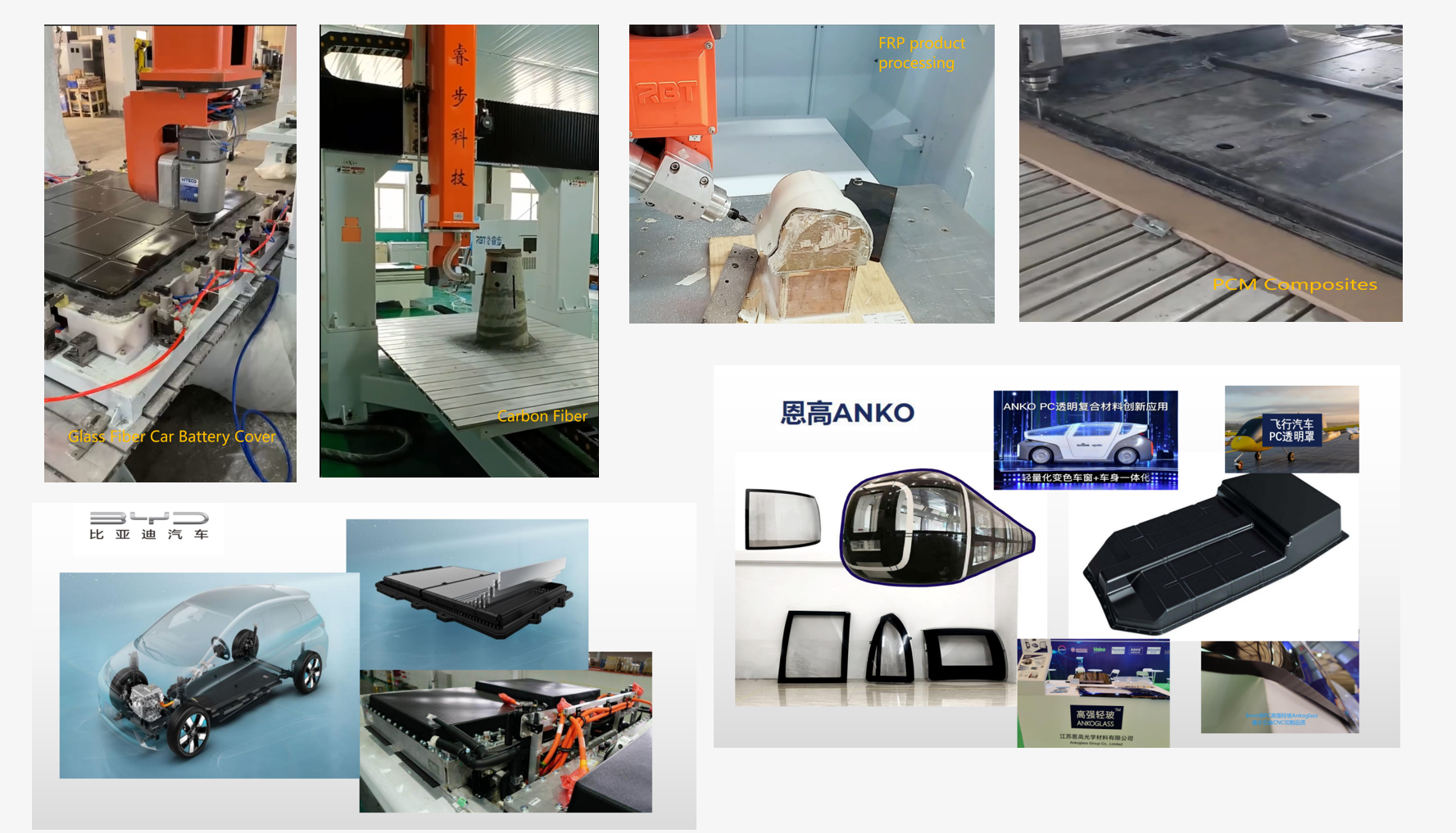

Industria delle applicazioni
Aerospaziale, trasporto ferroviario, interni ed esterni automobilistici, energia ed edilizia, nautica, imballaggio, medicale, modelli e stampi e articoli sanitari
Hcome utilizzare una fresatrice CNC a 5 assi?
Caricare il programma di lavorazione nel sistema di controllo numerico (NC) della fresatrice CNC a 5 assi, accendere la macchina e avviare il programma di lavorazione. Il sistema NC controlla il movimento dell'utensile da taglio e la traiettoria di lavorazione, eseguendo automaticamente varie operazioni di lavorazione complesse in base ai parametri di lavorazione. Una volta completata la lavorazione, è necessario ispezionare e misurare i risultati della lavorazione per garantire che la precisione della lavorazione soddisfi i requisiti. I centri di lavoro a portale sono generalmente dotati di un sistema di misurazione automatico in grado di rilevare automaticamente i risultati della lavorazione e generare un rapporto di ispezione. Se è necessaria una rilavorazione per lo stesso pezzo, il programma di lavorazione scritto in precedenza può essere richiamato direttamente per l'elaborazione batch.
