| Quantità: | |
|---|---|
RB-F5-1212-Z06
RBT
84659990

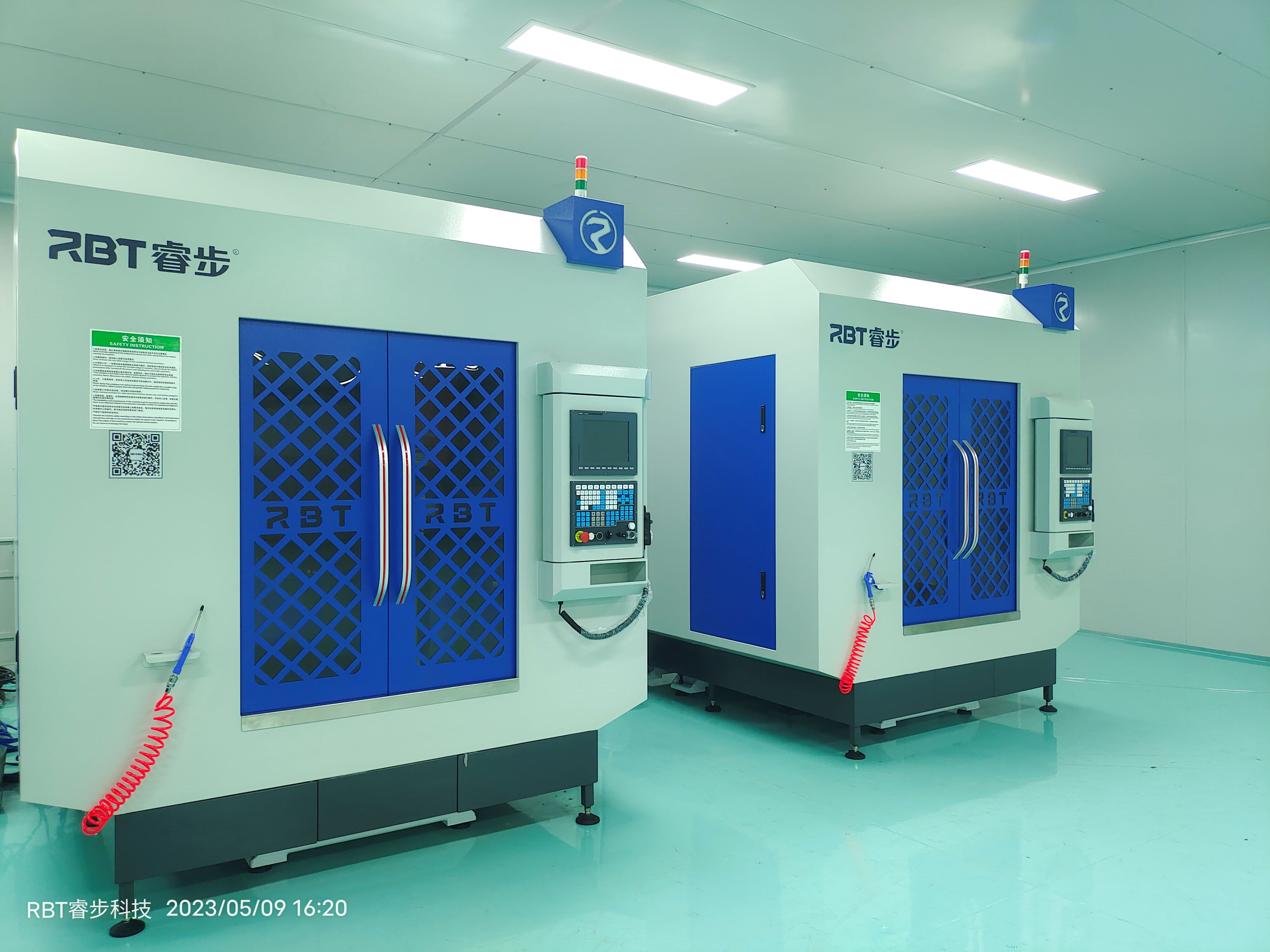

RB-F5-1212-Z06 Introduzione alla macchina
Materiale applicabile per Macchina CNC a 5 assi:
materiali compositi: fibra di carbonio (PCM/RTM/SMC/LFT, ecc.), fibra di vetro, carbonio/carbonio, nido d'ape e altri prodotti;
Materie plastiche: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, Acrilico, ecc.;
Spugna ad alta densità, schiuma di polistirolo, legno, sostituto del legno, pietra, gesso, ecc.

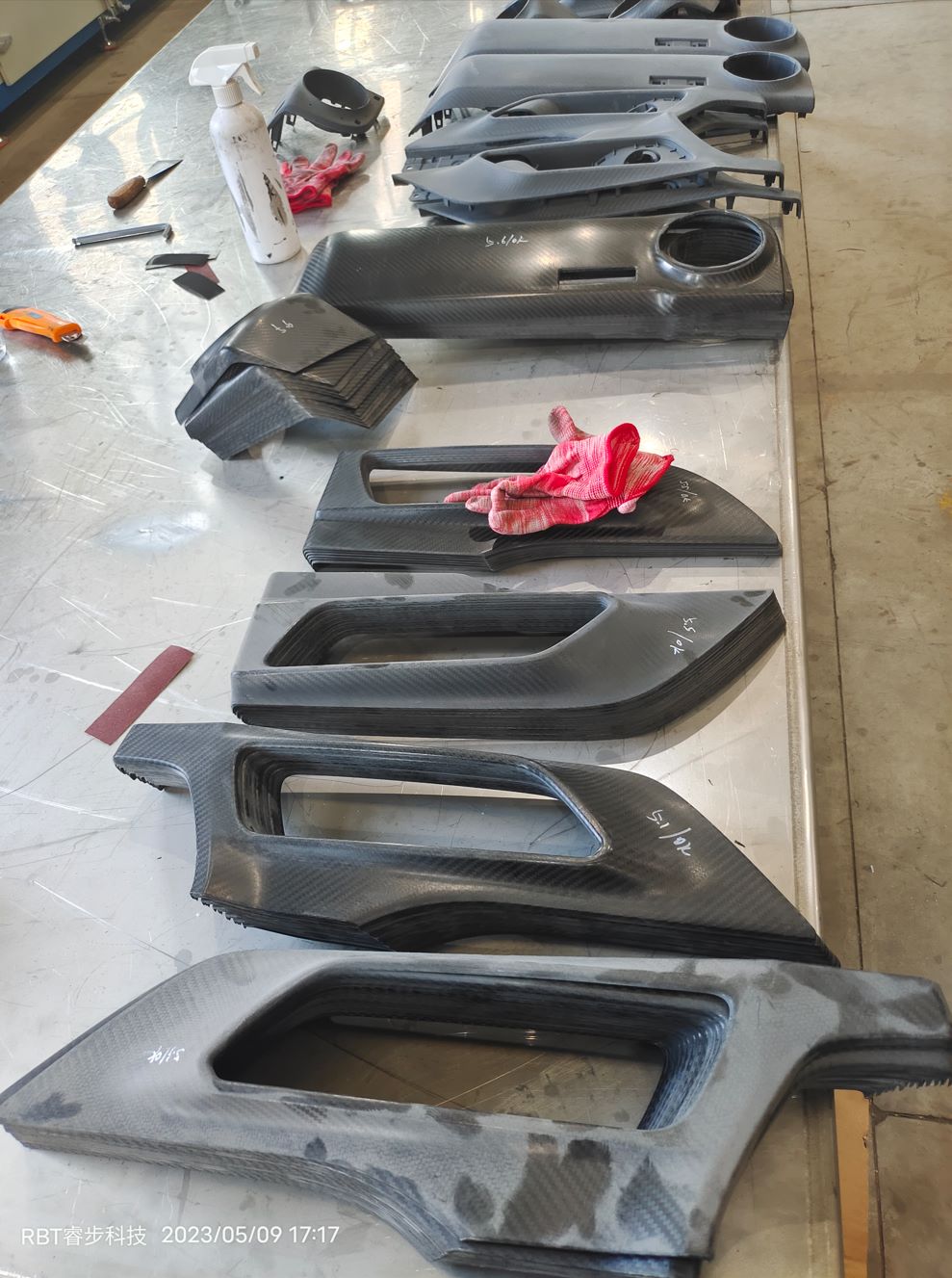

Questa macchina viene utilizzata principalmente per il taglio di decorazioni interne ed esterne di automobili in fibra di carbonio/fibra di vetro e altri materiali compositi.
Il CNC è dotato di un sistema di rimozione della polvere, che riduce la pulizia dell'aria interna per soddisfare i pertinenti requisiti di salute sul lavoro, soddisfare i requisiti di protezione ambientale ed evitare malattie professionali.
Progettare la gamma di corse CNC e il numero di CNC in base alle dimensioni delle parti esistenti e alla capacità giornaliera.
RB-F5-1212-Z06 Parametri
Nome della macchina | Centro di lavoro a portale a trave fissa di fascia alta a 5 assi con recinzione completa | Marchio della macchina | RBT |
| Modello di macchina | RB-F5-1212-Z06 | Tensione della macchina | 3~380 V |
| Corsa dell'asse X/Y/Z | 1200*1200*600 mm | Potenza nominale della macchina | 13-28.35 chilowatt |
| Corsa dell'asse C/B | ±540°/±120° | Peso della macchina | 3000 kg |
| Potenza del mandrino | 5,5~20 chilowatt | Dimensione della macchina | L2700*L2600*A2300mm |
| Sistema di controllo | Taiwan Syntec | Origine della macchina | GuangDong/Fujian |

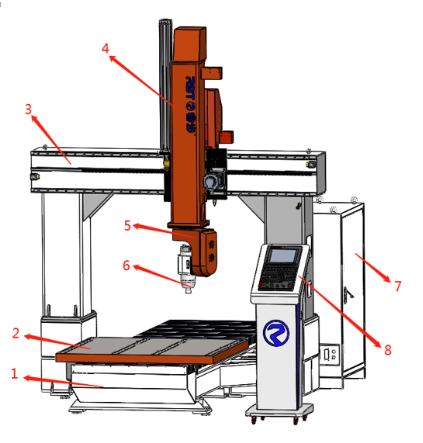

Mini macchina CNC a 5 assi
| RB-F5-1212-Z06 | ||
Nome |
Osservazione | |
| 1 | Asse Y | A prova di polvere assiale |

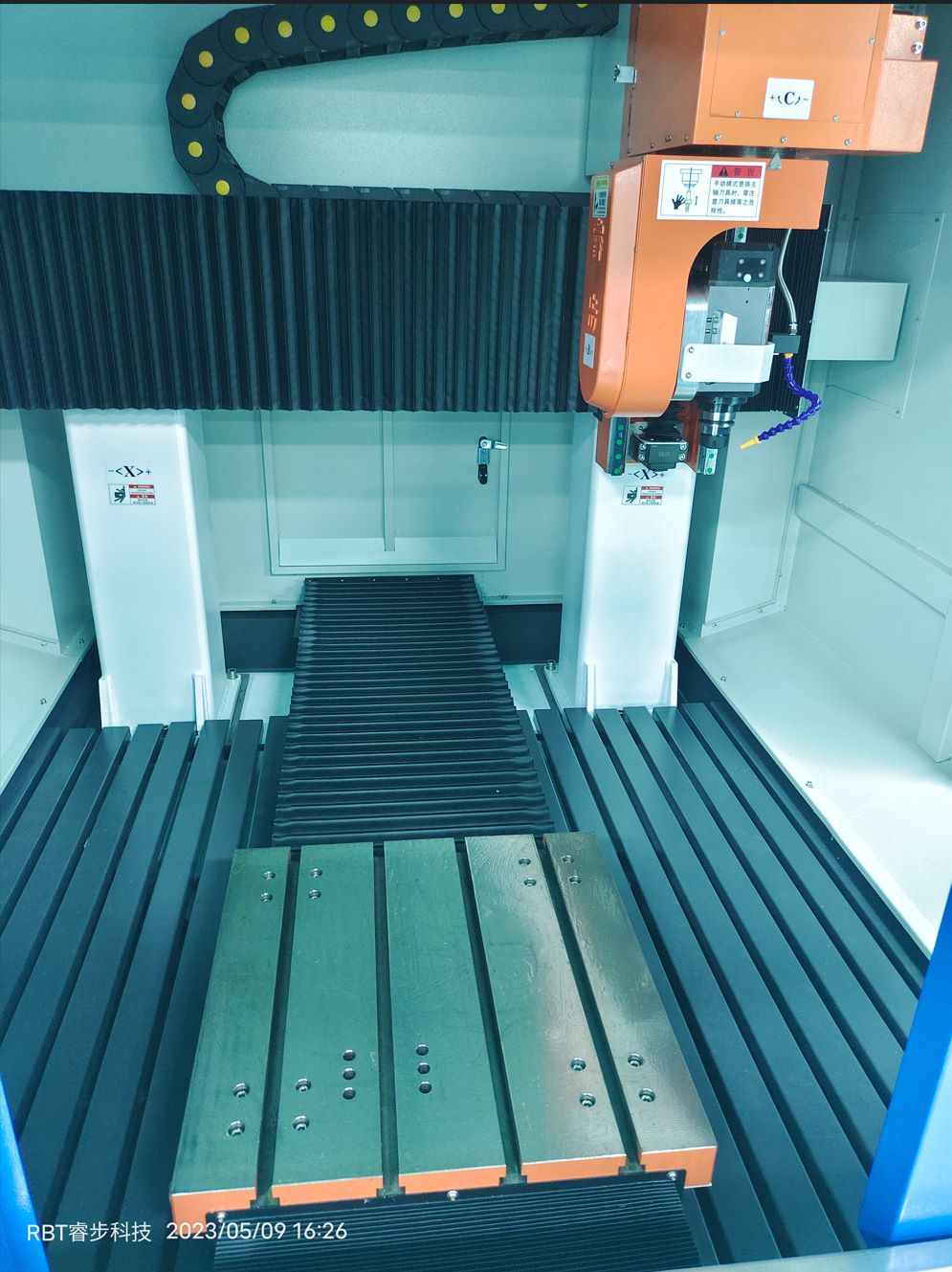

| 2 | Scheda di lavoro | |
| 3 | Asse X (portale) | A prova di polvere assiale |
| 4 | Asse Z | A prova di polvere assiale |
| 5 | Asse C/B | |
| 6 | Mandrino | |
| 7 | Armadio elettrico | |
| 8 | Controller mobile | |

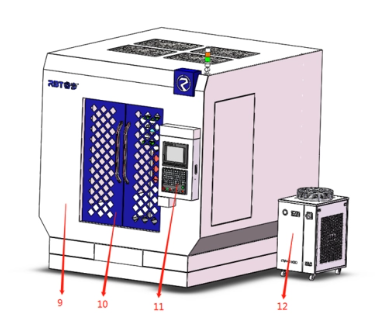

| 9 | Copertura esterna in lamiera | |
| 10 | Porta scorrevole | |
| 11 | Controller ruotabile | |
| 12 | Raffreddamento ad acqua | |
Opzione mandrino
Offriamo opzioni di mandrini importati di alta qualità da rinomati produttori come HSM, Hiteco e HSD da Germania, Italia e Corea.
Sistema di controllo
Offriamo il sistema CNC con collegamento a 5 assi Taiwan Syntec, in grado di completare la produzione e la lavorazione dell'intera superficie complessa del pezzo in un unico processo.
Sono realizzabili anche altri sistemi CNC come Mitsubishi, Siemens e Fanuc, garantendo la compatibilità con una varietà di modelli di macchine CNC composte a cinque assi.
Certificazione
Brevetti
Squadra
Come utilizzare macchine CNC a 5 assi?
Le macchine CNC (controllo numerico computerizzato) a 5 assi sono strumenti di produzione avanzati che forniscono elevati livelli di precisione e flessibilità nella produzione di pezzi.
1- Progettazione e programmazione CNC a 5 assi
Il processo inizia con la progettazione del pezzo utilizzando il software CAD (Computer-Aided Design).
La parte progettata viene quindi programmata utilizzando il software CAM (Computer-Aided Manufacturing), che traduce il progetto in codice macchina comprensibile alla macchina CNC.
2- CNC 5 assi Configurazione della macchina
La macchina CNC è configurata con gli strumenti, gli impianti e i materiali necessari.Il pezzo viene fissato in posizione, solitamente con un morsetto o una morsa.
3 -Generazione del percorso utensile CNC 5 assi
Il software CAM genera i percorsi utensile, ovvero i movimenti esatti che l'utensile da taglio seguirà per rimuovere materiale dal pezzo.
CNC 4-5 assi Cambio utensile
A seconda della complessità della parte, potrebbero essere necessari più strumenti.La macchina CNC è dotata di un cambio utensile che seleziona automaticamente l'utensile appropriato dal magazzino utensili quando necessario.
5- Processo di lavorazione di CNC 5 assi
Una volta caricato il programma, la macchina CNC inizia il processo di lavorazione.Il sistema di controllo della macchina legge il programma e controlla con precisione il movimento degli assi della macchina:
Tre assi lineari: X, Y e Z, che muovono il pezzo o l'utensile da taglio in tre dimensioni.
Due assi rotanti: tipicamente A e B o C, che consentono la rotazione del pezzo o dell'utensile, consentendo lavorazioni complesse angolate e curve.
6 -Lavorazione simultanea a 5 assi
La caratteristica fondamentale di una macchina CNC a 5 assi è la capacità di eseguire lavorazioni simultanee a 5 assi.Ciò significa che mentre l'utensile sta tagliando, il pezzo può essere ruotato su due assi, consentendo la lavorazione di forme complesse in un unico setup.
7-Refrigerante e lubrificazione CNC 5 assi
Durante il processo di lavorazione, il refrigerante viene spesso utilizzato per raffreddare l'utensile da taglio e lubrificare il pezzo, il che aiuta a prolungare la durata dell'utensile e a migliorare la finitura superficiale della parte.
8- Monitoraggio e regolazione in tempo reale
Il sistema di controllo della macchina CNC monitora continuamente il processo di lavorazione e può apportare modifiche in tempo reale per garantire precisione e qualità.
9- Rimozione e ispezione delle parti
Una volta completata la lavorazione, la parte viene rimossa dalla macchina e ispezionata per verificarne precisione e qualità.Può essere eseguita qualsiasi post-elaborazione necessaria, come sbavatura o trattamento termico.
10-Ripetibilità e Automazione
Uno dei vantaggi delle macchine CNC è la loro ripetibilità.Una volta sviluppato, un programma può essere utilizzato per produrre più e più volte parti identiche con elevata precisione.Alcune macchine sono anche in grado di automatizzarsi, consentendo il funzionamento non presidiato.
Le macchine CNC a 5 assi sono altamente versatili e vengono utilizzate in un'ampia gamma di settori per la produzione di parti complesse con requisiti di elevata precisione.
Se hai bisogno di saperne di più sulla nostra macchina, non esitare a contattarmi.
